Estensione del capannone / modulo capannone in acciaio

inventario generale / inventario generale

Fabbricante:

Modello:

Tipo di macchina: Estensione del capannone / modulo capannone in acciaio

Numero di articolo: 167844237

Quantità: 1

Data: 29.08.2025

Anno di fabbricazione: 1998

Luogo: Land-de Germania 66740 Saarlouis

Prezzo:


Macchina in azione:No

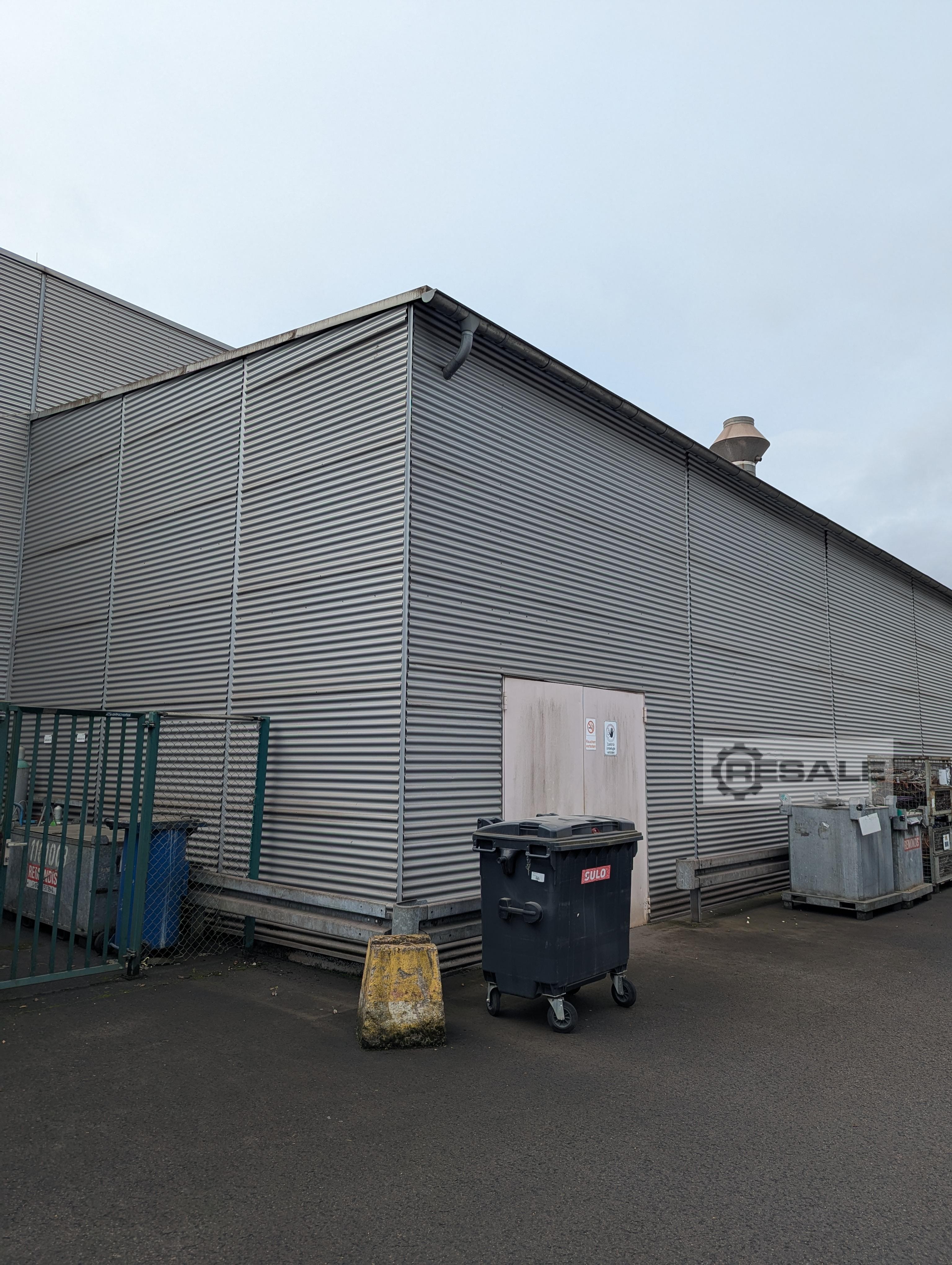

Estensione del capannone / modulo capannone in acciaio
Anno di costruzione / Progettazione
• Secondo i piani: anno di pianificazione 1997
• Versione 1998
________________________________________
Dimensioni
• Superficie (dimensioni esterne): circa 7,50 m x 10,00 m
o Lato timpano (larghezza): 7,50 m
o Lato longitudinale (profondità): 4 griglie da 2,50 m ciascuna = 10,00 m
• Altezze di gronda:
o Lato A: circa 5,50 m
o Lato B: circa 6,16 m
• Inclinazione del tetto: 5
________________________________________
Costruzione
• Struttura a telaio in acciaio, a un piano
•Cornice:
o Telaio a un piano, un ginocchio
o Apertura alare: 7,50 m
o Supporti telaio: IPE 240 o HEA 120
• Ancoraggio: piastre di base con ancoraggi a terra (2-4 pezzi per supporto, lunghezza 800-1200 mm)
• Qualità dell'acciaio: S235 (St37), modulo di elasticità 21000 kN/cm²
• Valori di profilatura/sezione trasversale (ad es.):
o IPE 240 con momento d'inerzia 3890 cm⁴
________________________________________
Costruzione di pareti e tetti
• Rivestimento delle pareti: lamiera profilata trapezoidale, fusto 18/76
o Materiale: Lamiera d'acciaio
o Colore: RAL 9006 (argento)
• Rivestimento del tetto: lamiera grecata T39/333/0.75
o Incl. riempitivo del profilo, collegamento tetto-parete con collegamento a morsetto
• Copertura del tetto: con arcarecci (non specificato)

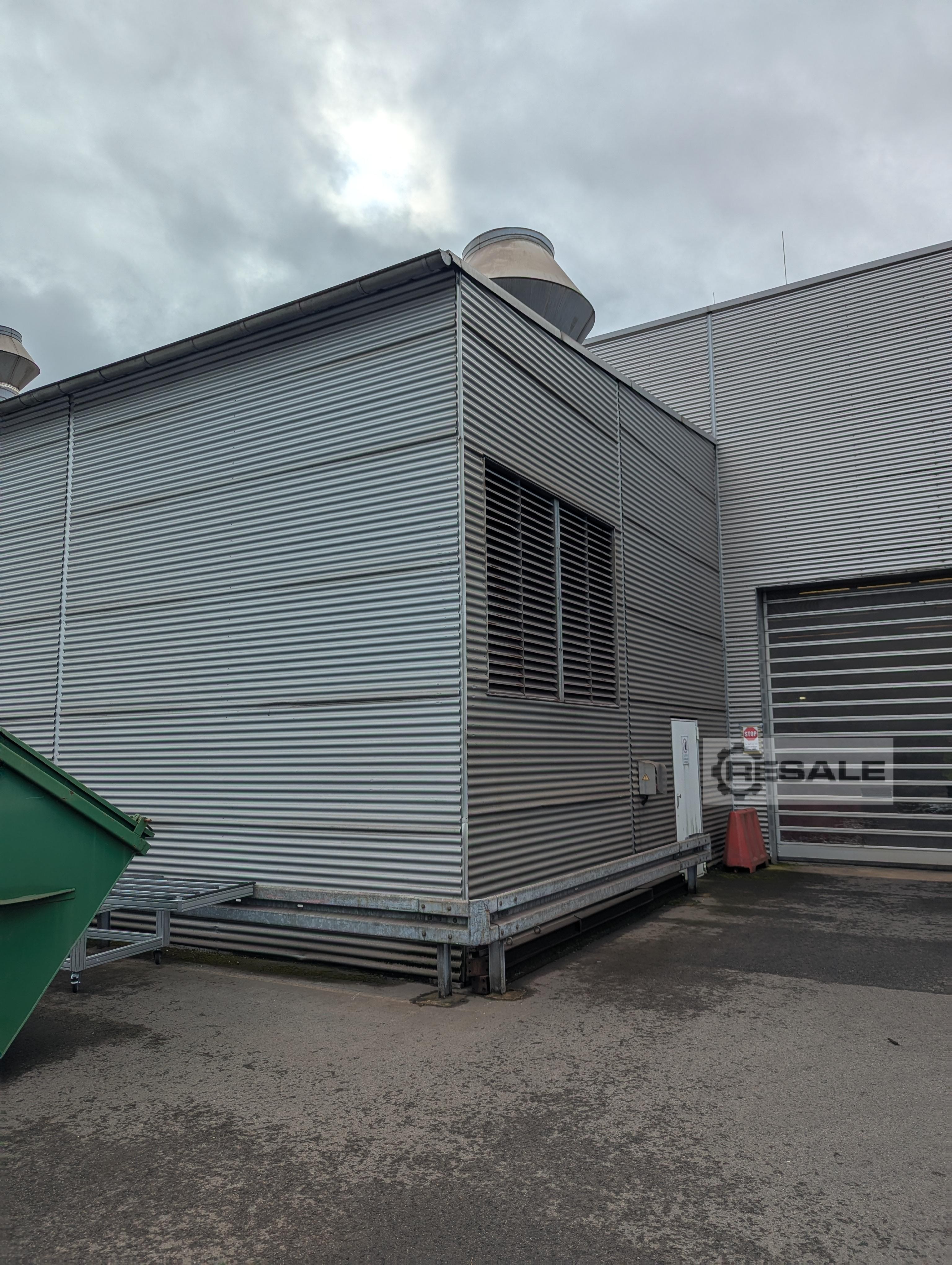

• Collegamento al tetto: collegamento all'edificio esistente tramite dettaglio di collegamento a parete con sovrapposizione
________________________________________
Controventatura / Stabilità
• Controventatura in campi di pareti (X-bracing)
• Elementi compositi con profilo a U e controventi
• Verifiche secondo DIN 1055, fattore di carico locale 1,25
________________________________________
Fondazioni / Collegamento all'edificio esistente

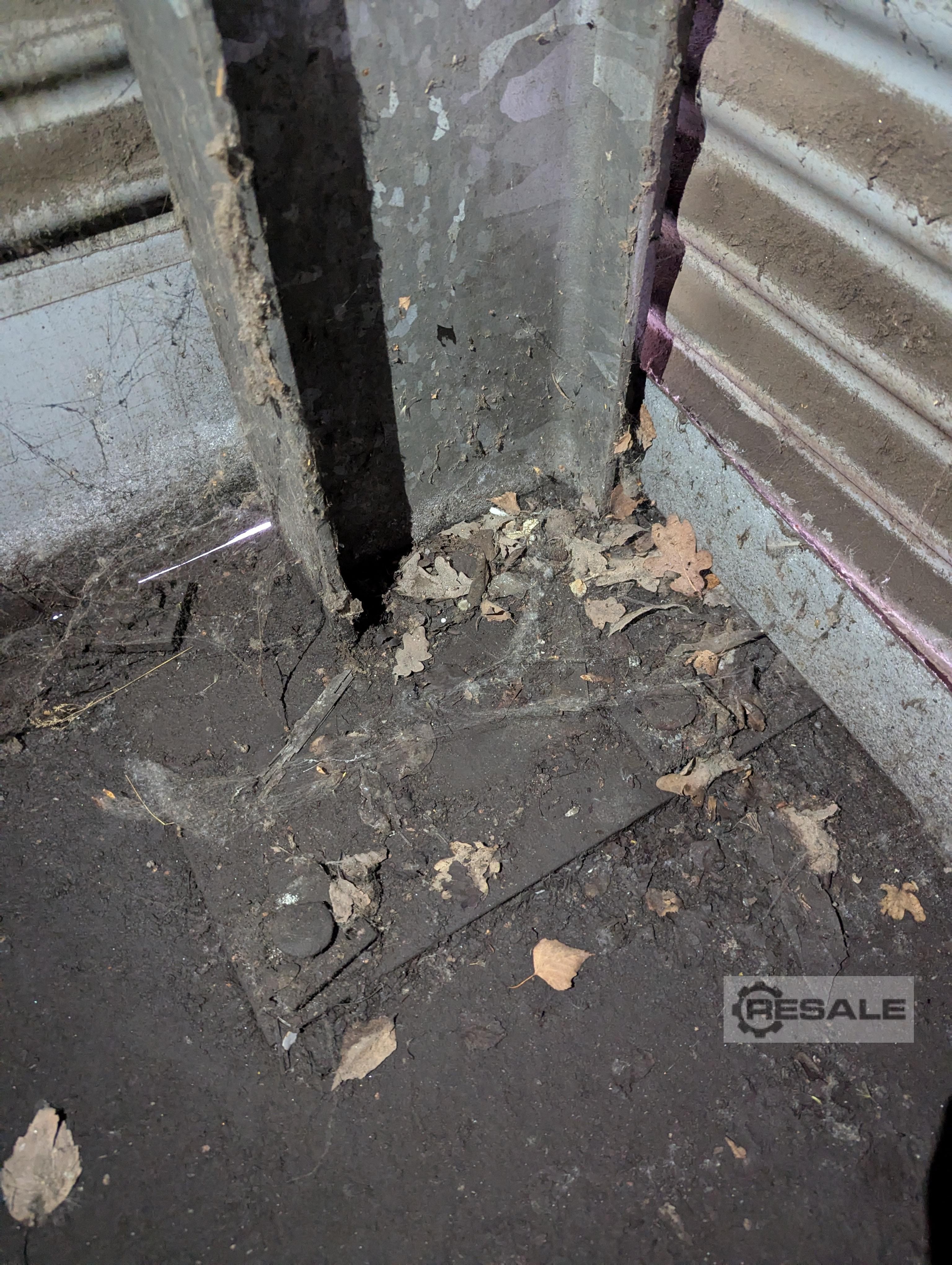

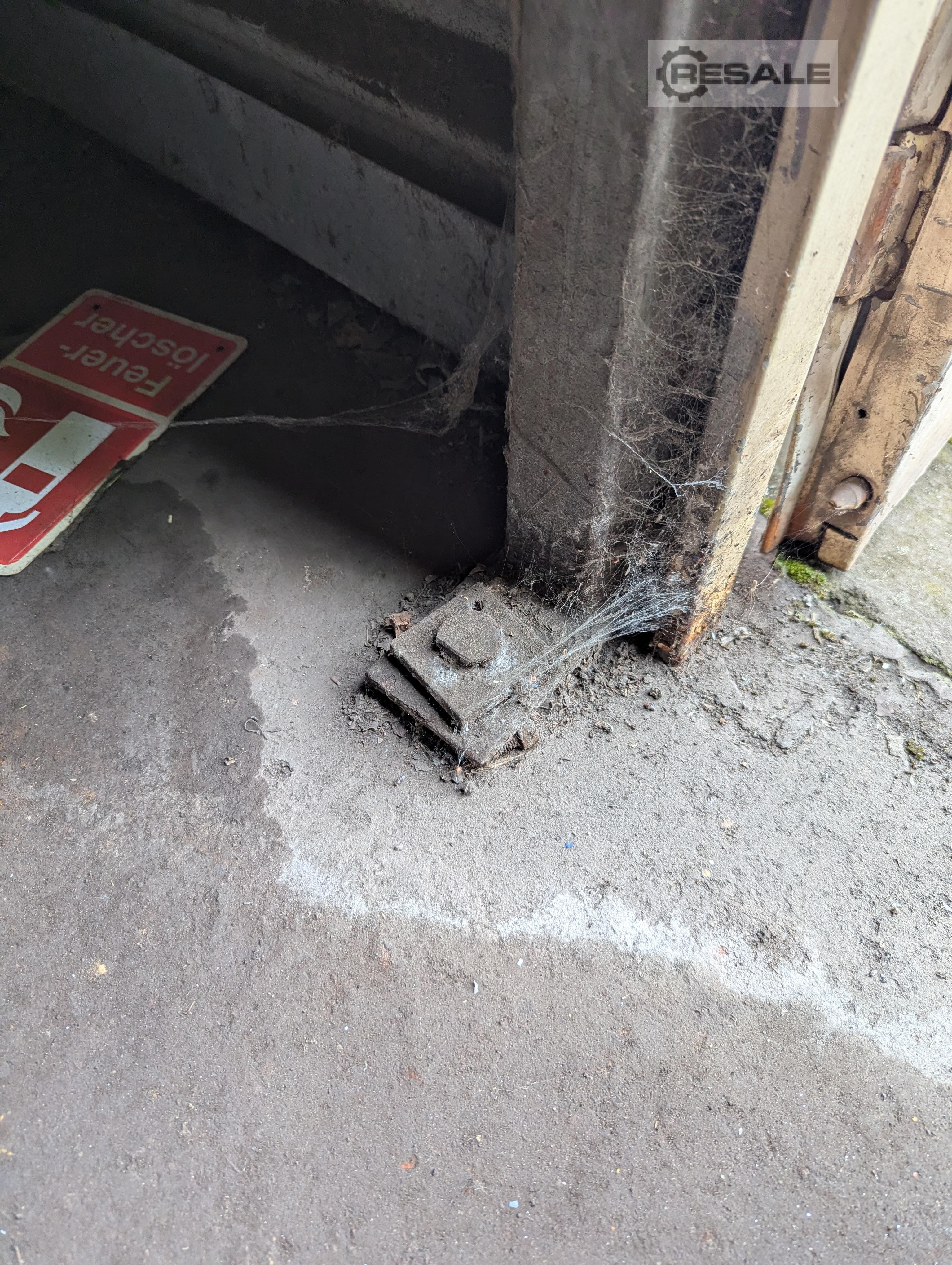

• Fissaggio pedana: visibilmente avvitata (vedi foto)
• Substrato: asfalto pavimentato, terreno denso e non coesivo
• Collegamento a edifici esistenti: strutturalmente pulito, con giunto di copertura e s5840323 separazione
________________________________________
Condizione
• Generale: stabile, completamente fasciato, visivamente intatto
• Corrosione: lieve contaminazione superficiale e polvere (riprese interne), assenza di ruggine significativa visibile
• Segni d'uso: presenti, adatti all'età
________________________________________
Adatto per:
•Magazzino

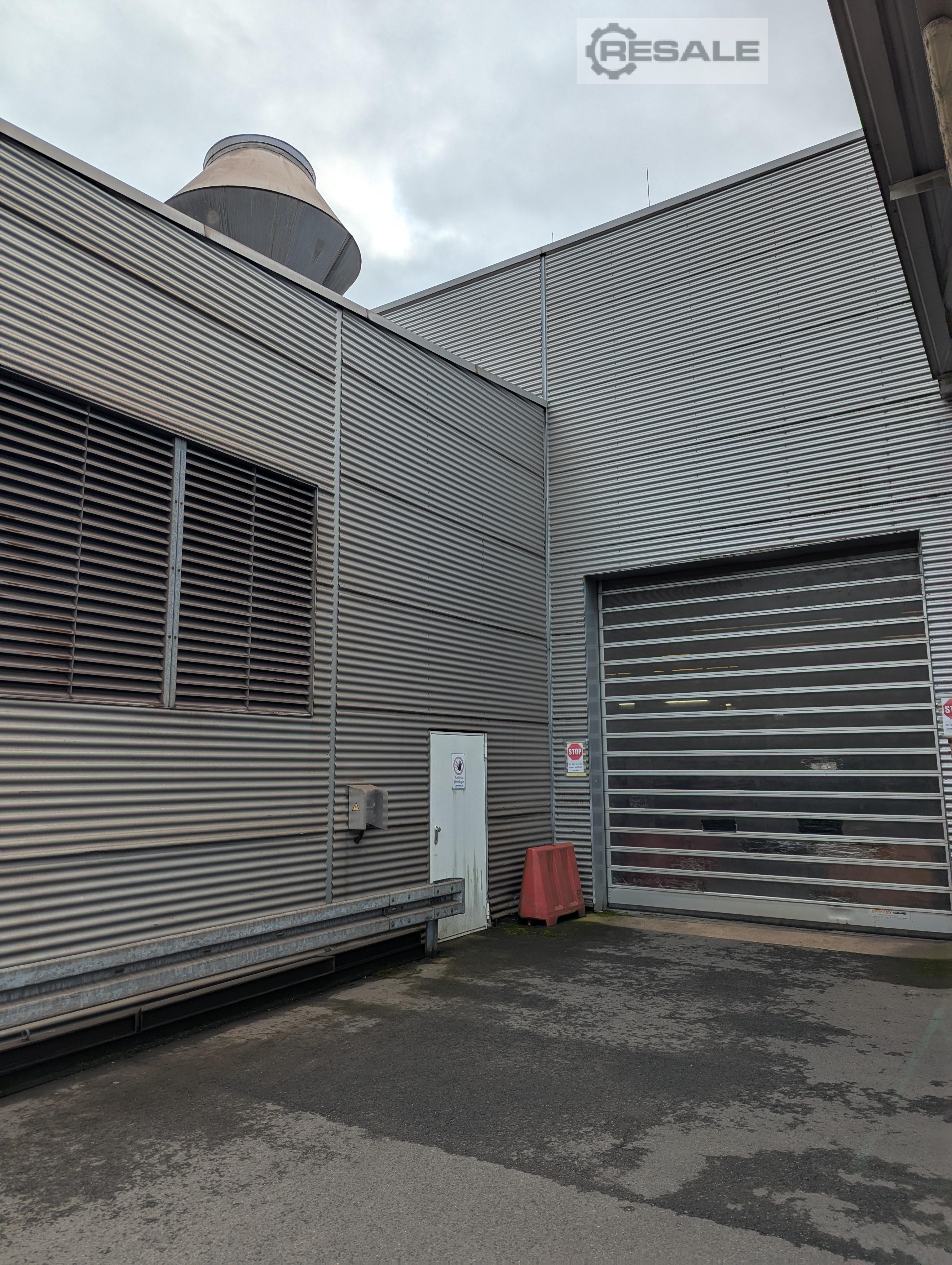

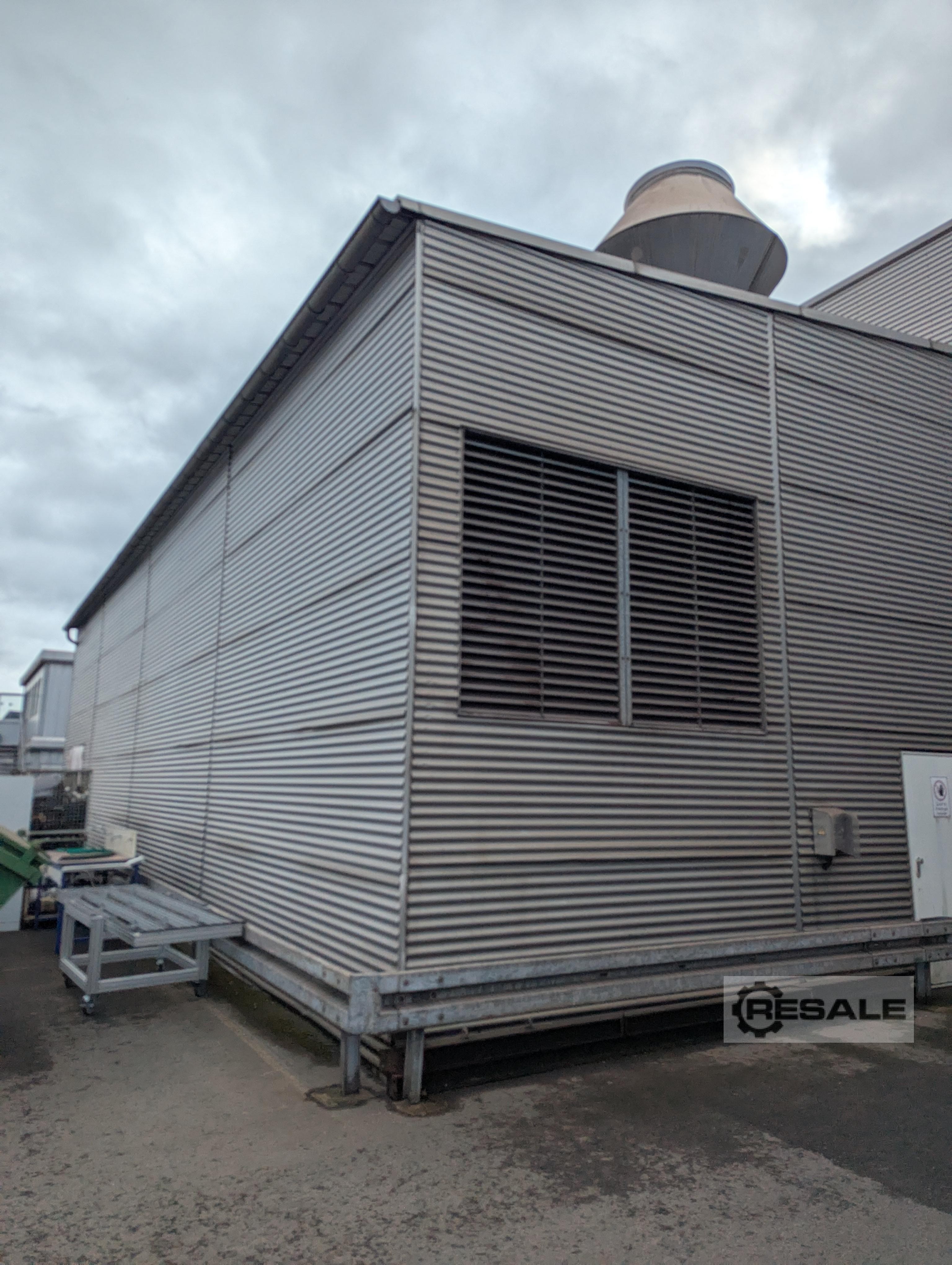

• Centro tecnico / Tecnologia di ventilazione (nota: cappa di ventilazione visibile)
• Modulo officina
• Modulo di espansione per capannoni esistenti
________________________________________
Smontaggio e riutilizzo
• Design modulare: adatto per lo smontaggio e il trasferimento
• Tutti i dispositivi di fissaggio (piastre di base, collegamenti a vite) accessibili
• Il fasciame può essere svitato

ATTENZIONE: Il rivestimento delle pareti probabilmente non è disponibile!

Plöne, disegni e maggiori informazioni su richiesta!
