Macchine per la produzione di tubi (5)

Sistema completamente automatico di piegatura e saldatura dei tubi con laser a stato solido Trumpf TruDisk 3002 (6C), per la produzione di tubi rotondi, ovali, poligonali e saldati longitudinalmente. Diametro da 80-400mm, lunghezza da 80-620, spessore del materiale 0,8-2,0mm (acciaio, acciaio cromato e acciaio inox). Altre caratteristiche della macchina di produzione di tubi completamente automatizzata sono: - Stazione di piegatura (piegatura del bordo della saldatura) -Ottiche di saldatura guidate da telecamera. -Levigatura delle cuciture per eliminare eventuali spostamenti di altezza nella saldatura -Ricottura in un pollice a circa 500 °C per ottimizzare l'espansione o la calibrazione successiva -Sistema di estrazione per i fumi di saldatura. -Manutenzione completa da parte dei produttori. Ulteriori dati della macchina si trovano nelle immagini o sotto La homepage di Weil-T ...

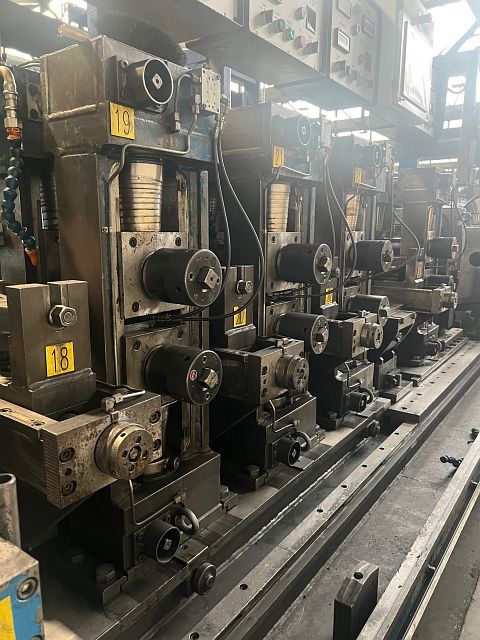

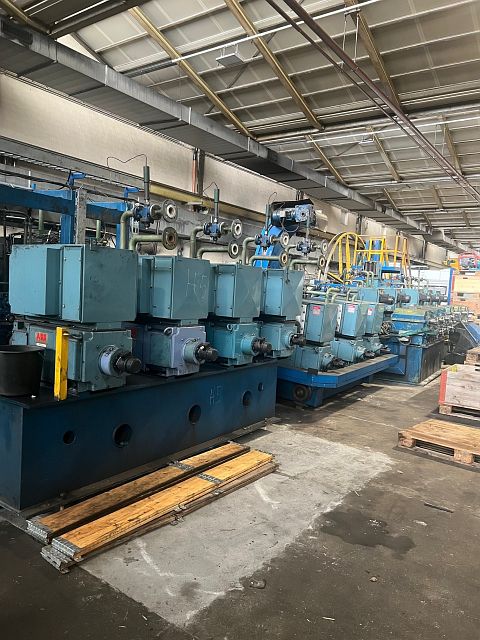

FEEDSTOCK STEEL STRIP  sheet thickness max.: 4 mm  sheet thickness min.: 0.8 mmPRODUCT (PROFILE, TUBE)  external diameter min.: 24.9 mm  external diameter max.: 60 mm  wall thickness min.: 0.8 mm  wall thickness max.: 4 mmLINE CHARACTERISTICS  Forming Process: rollforming   welding process: HF inductive   sawing process: travelling system consisting of:- large coil reel- Bandschweisseinrichtung- optional: horizontal band loop- side planer- forming unit- HF welding unit- units for outside scarfing, inside scarfing - each without impeders, tooling- cooling section- calibration unit  with alternative calibration station for ovals, polygons- flying saw- chip blow unit- hexagon bundling- and binding unitoptional roll-sets available for:forming section:26,30, 32, 36, 38, 40, 44, 46, 52, 60 mmcal ...

Offriamo direttamente per conto del proprietario: Pressa piegatrice, usata Marca : Graebener Maschinentechnik Tipologia : GRNM Anno di costruzione : 2005 Forza di flessione max.: 16.000 kN ( 1.600 t ) Lunghezza utensile : 1.600 mm Dati a 520 N/mm2 Diametro massimo del tubo: 1.524 mm Diametro min. del tubo: 457 mm Spessore massimo della lamiera: 40 mm Lunghezza massima del tubo: 13,2 m Lunghezza min. del tubo: 6m Peso max. del tubo: 25 t Potenza totale richiesta circa: 245 kW / 400 V / 50 Hz Spazio appross.: 27 x 3 m Peso totale circa: 90 t / macchina base circa 65 t Ulteriori dati tecnici e dettagli su richiesta o vedere le schede tecniche in foto / PDF La macchina è stata costruita nel 2005, ha funzionato fino al 2021 ed è stata smontata professionalmente e imballata per il trasporto.

FEEDSTOCK STEEL STRIP  sheet thickness max.: 4 mmPRODUCT (PROFILE, TUBE)  external diameter max.: 51 mm specifically suitable for the welding of USM furniture tubes -Large reel without storage-Strip welding device-Side planer-Calibrating roll stand-Forming unit-HF welding unit THERMOTOOL-Unit for scraping without tools -Cooling section-Calibrating unit-Flying saw-Removal section for manual removal-Roller sets for 19, 20, 25, 35.9, 36, 37, 40.8, 41 mm-Various accessories and machine-specific spare parts-Documentation and maintenance logs-CE declaration

Cucitura più vicina Schechtel MS Manuale Lunghezza 1 m
