Impianti di realizzazione finestre SCHIRMER BAZ 1000-G3 / VU „Basic Plus

Centro di taglio e lavorazione, tipo BAZ 1000-G3 / VU "Basic Plus"
(Direzione di marcia da destra a sinistra)

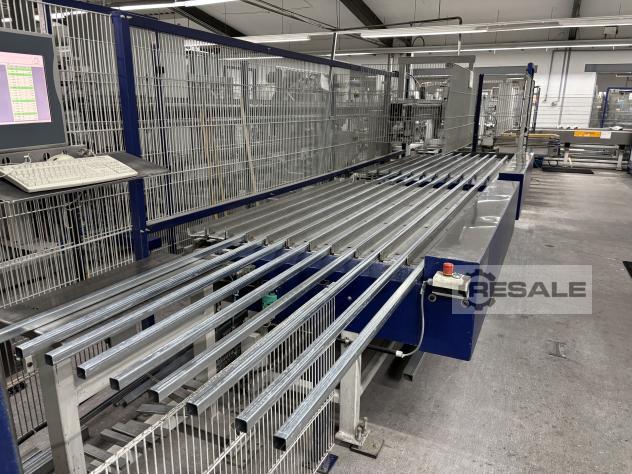

- Magazzino di alimentazione automatica per il caricamento manuale, per 10 profili di lunghezza massima di 6.500 mm, stazione di trasferimento automatica Il magazzino può essere caricato frontalmente e lateralmente.

- Misuratore di altezza per il rilevamento delle tolleranze del profilo, incl. software per la determinazione della necessaria correzione della lunghezza di taglio.

- Un sistema di marcatura laser. L'iscrizione viene effettuata sul telaio dall'alto e sul profilo dell'anta accanto alla scanalatura di raccordo. Il campo di scrittura massimo è di 100 x 100 mm.

- Dispositivo di scorrimento per profili in PVC fino a 6.500 mm di lunghezza con pinze di presa posizionate a controllo numerico, azionate da un servomotore lineare altamente dinamico. Velocità di posizionamento fino a 150 m/min.

- Guide del profilo regolabili automaticamente per diversi contorni di supporto nei profili.

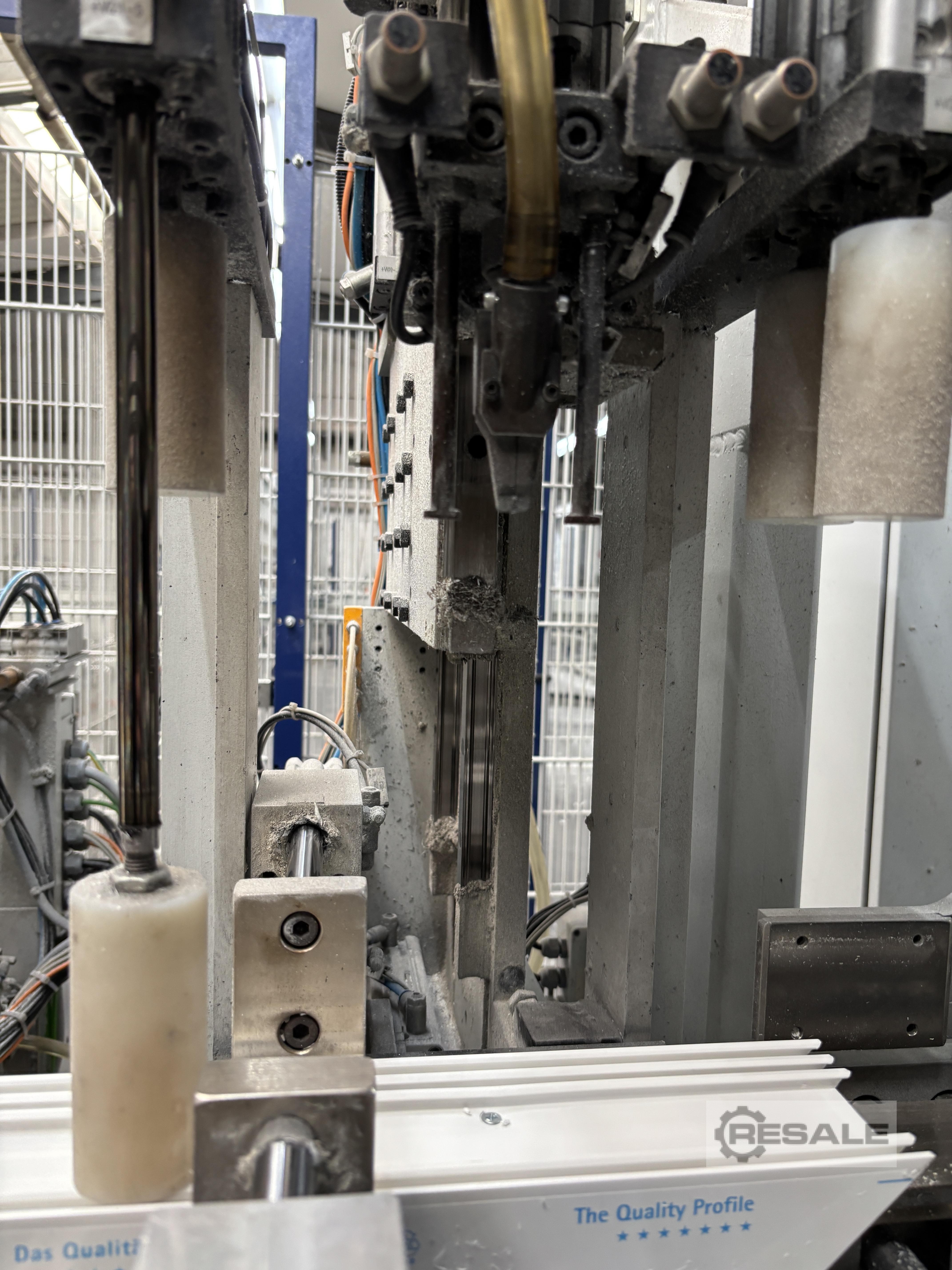

- Stazione di lavorazione progettata come modulo G "Flex", con 3 servoassi, incl. elementi di bloccaggio (i morsetti per profili sono progettati come morsetti a rulli) e integrazione nel sistema di controllo. La stazione è dotata di motori elettrici ad alta frequenza per la lavorazione su profili in PVC (non in armatura in acciaio).

- Il rilevamento della rottura dell'utensile viene effettuato tramite il consumo di corrente dei motori di fresatura, per quanto tecnicamente possibile, a seconda della lavorazione.

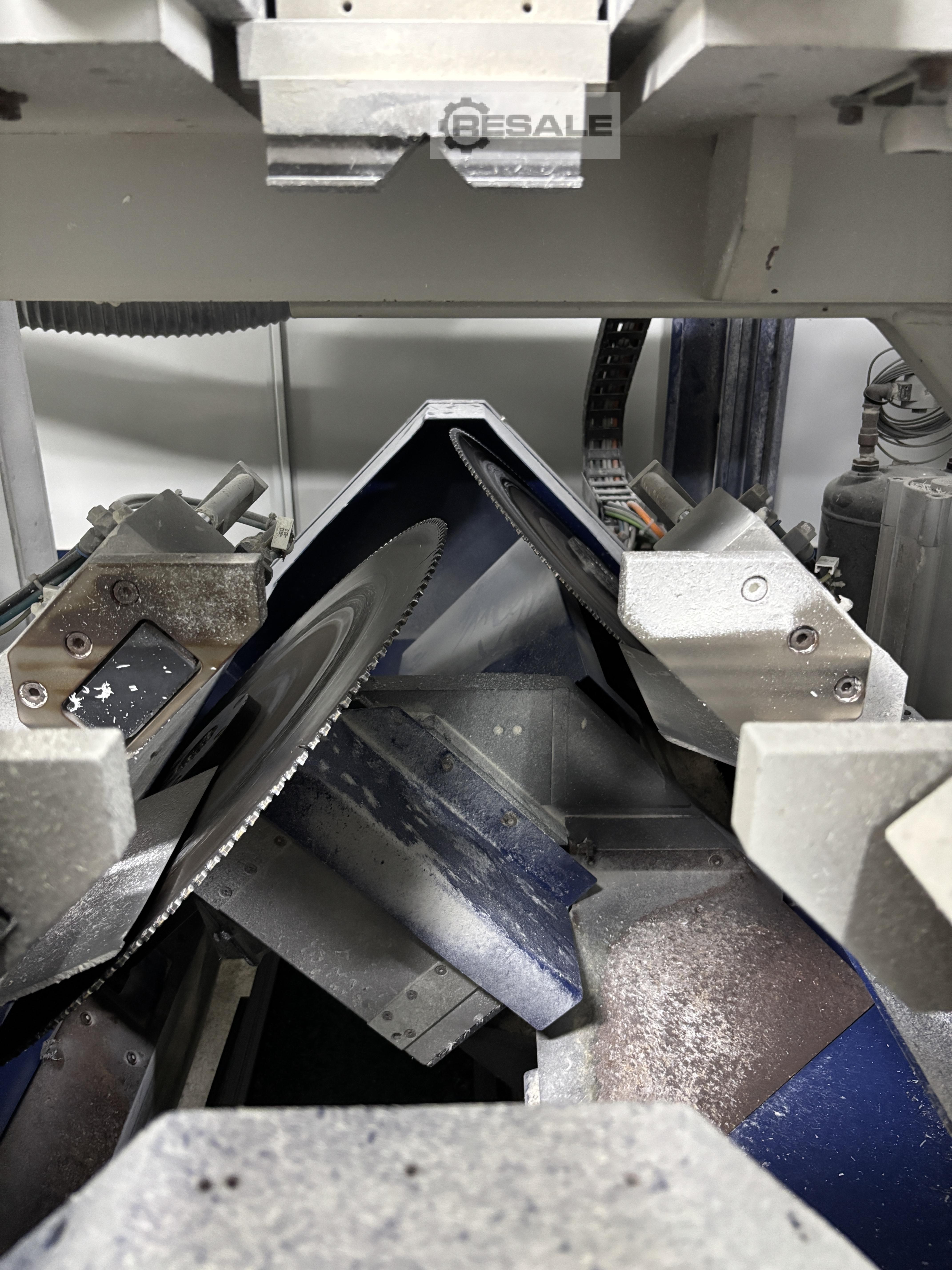

- Unità di taglio VU completa con unità di taglio doppia 2 x 45 per il taglio simultaneo di attacco e sezione, nonché il taglio a scrocco per traversi da saldare, avanzamento della sega con servoasse tramite servomotore lineare e regolazione dell'altezza con servoasse tramite vite a ricircolo di sfere.

- Morsetto di tenuta sopra la sega VU per la guarnizione di arresto dell'anta e la guarnizione centrale (per ante con apertura verso l'interno).

- Nastro trasportatore per la rimozione dei residui di PVC dall'area della macchina della sega VU secondo il layout (altezza di scarico max. 2.200 mm).

- Unità di taglio completa in versione standard con 1 unità di taglio per l'avviamento e il taglio, azionamento girevole continuo a controllo NC, campo di rotazione da +45 a -45 per diametro della lama di 500 mm, motore di taglio con potenza di 2,2 kW. Predisposto per l'affilatura dei perni di tenuta centrali/traversa (Veka 82) in combinazione con la sega VU.

- Stazione intermedia con trasferimento dalla sega alla stazione di lavorazione a 3 assi, compresa la parte di controllo.

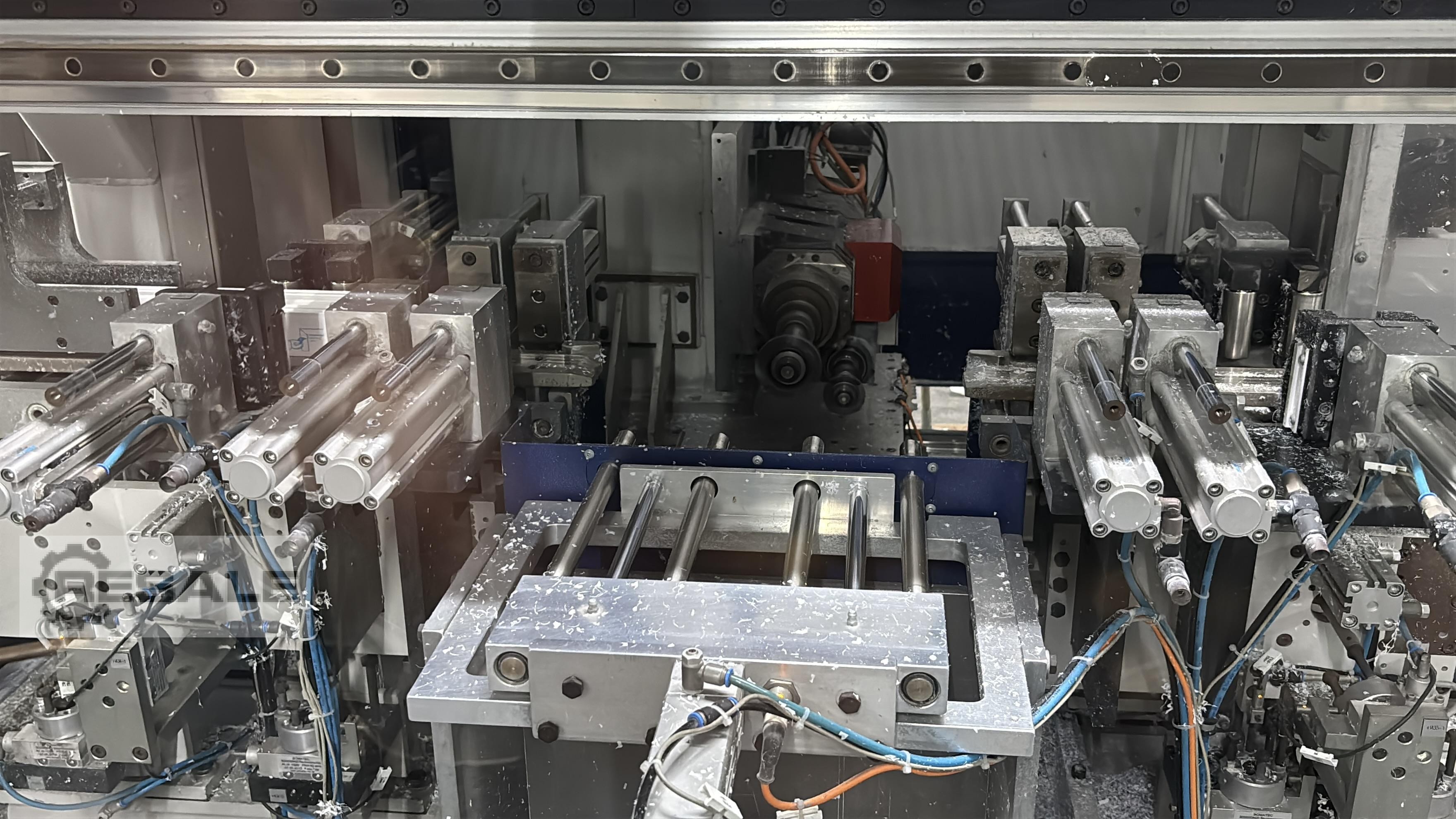

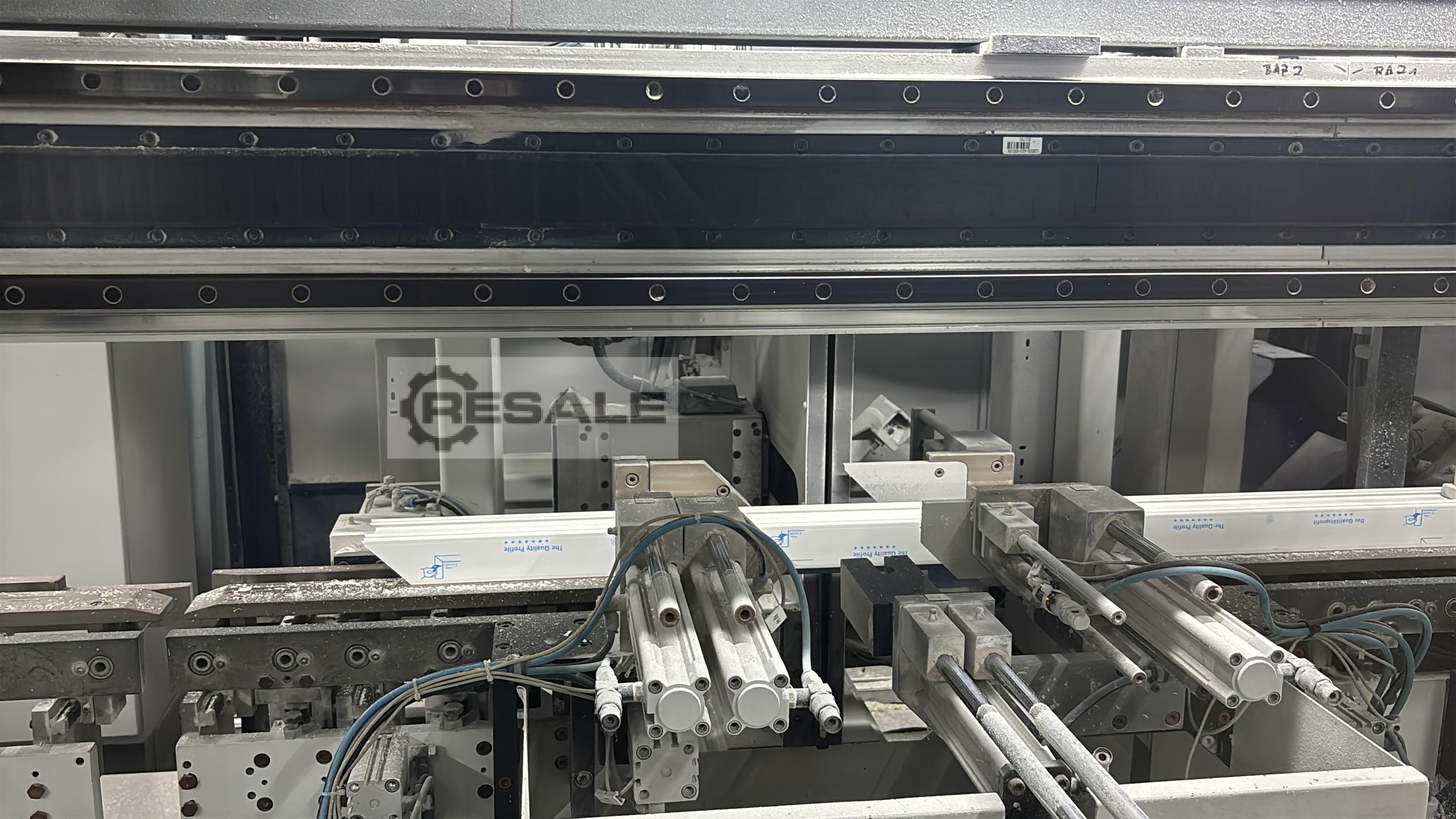

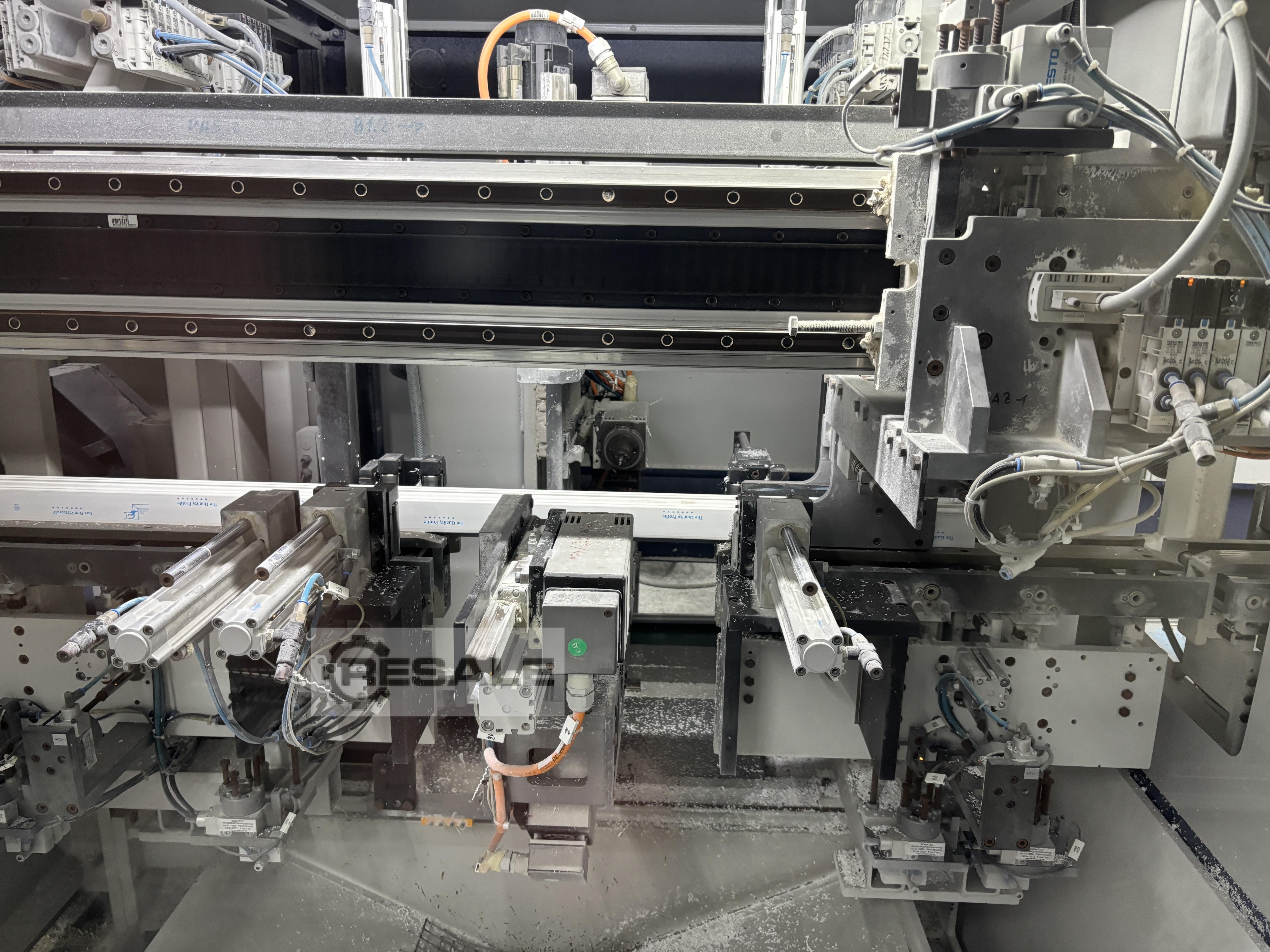

- Stazione di lavorazione a 3 assi "Fresatura di traverse e fresatura in tirata di guarnizioni" per la fresatura frontale di montanti/traverse/contorni di barre e sottoporta sul profilo del telaio, nonché per la fresatura in tirata della scanalatura di tenuta per 45 tagli nell'area della guarnizione di arresto del telaio, della guarnizione del vetro della guarnizione di arresto dell'anta e della guarnizione centrale sul profilo dell'anta.
La stazione di fresatura è dotata di un motore di fresatura con una potenza di 4,5 - 6 kW e una gamma di velocità di 3.000 - 6.000 giri/min.
L'utensile viene sostituito automaticamente (portautensile HSK 63).
Sono disponibili un totale di 9 posizioni utensile, 8 utensili per la fresatura di contorni e 1 utensile per la fresatura in tirata della scanalatura di tenuta.
La stazione di fresatura si adatta automaticamente alle geometrie dei profili L51258352 corrispondenti e i profili L51258352 vengono trasportati dentro e fuori dalla stazione con pinze di trasporto.
o 1° set di frese per contorno Veka 82 AD
o 2° set di frese per contorno Veka 82 MD
o 3° set di frese per il contorno della soglia della porta d'ingresso
o 4. Set di frese per la riserva del contorno
o 5. Set di fresatura per la riserva del profilo
o 6. Set fresatrice per riserva di contorno
o 7. Set di fresatura per riserva di contorno
o 8. Set di frese per la riserva del profilo
o 9. Set fresatrice per la fresatura in controfresatura delle guarnizioni
 

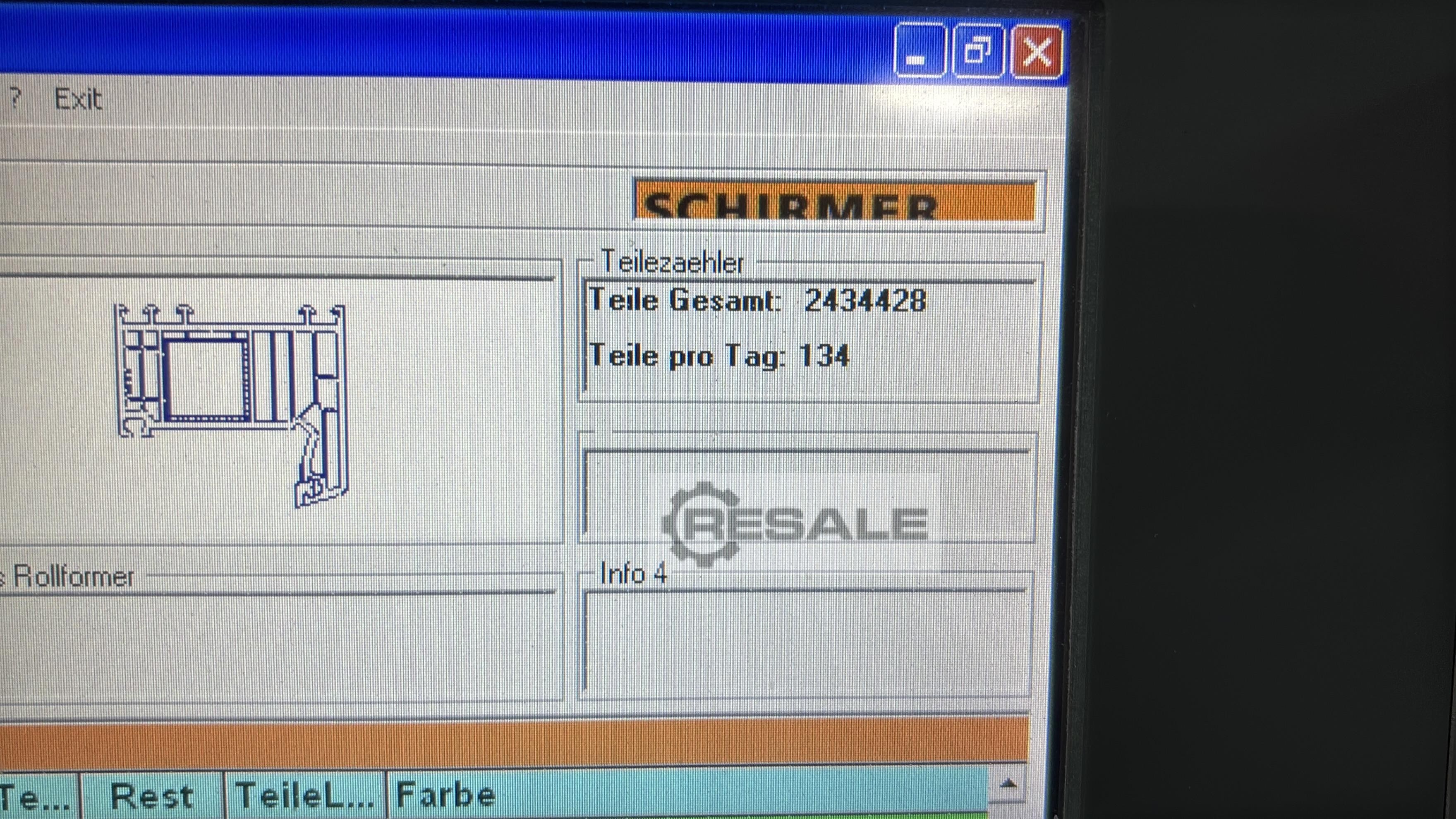

- Controllo macchina PC
Quadro elettrico PC C6650-0020 (TwinCAT)
Caso
o PC industriale ATX a 7 slot per l'installazione in armadio elettrico
o 2 rack mobili per dischi rigidi
o Unità e schede plug-in facilmente accessibili
o Tutte le porte sulla parte superiore
o Indicazione dettagliata della configurazione del PC sulla parte anteriore
o Classe di protezione IP 20
o Campo di temperatura di funzionamento 0...55 C
- Sistema operativo: Microsoft Windows XP Professional, multilingue
Software: TwinCAT NCI: IEC 61131-3 SPS TwinCAT PLC.
- Processore Intel® Celeron® 1,9 GHz, 2 core
- Scheda madre ATX per Intel® Celeron®, Core™2 Duo o Core™2 Quad
- 1 GB di RAM DDR3, espandibile a 8 GB
- Disco rigido, 31/2 pollici, 320 GB, integrato in rack rimovibili
- 4 porte seriali RS232 a bordo
- Porta per tastiera PS/2 e porta per mouse PS/2
- Espansione del PC del quadro elettrico con
o Processore C9900-C538 Intel® Core™2 Duo 2,53 GHz,
