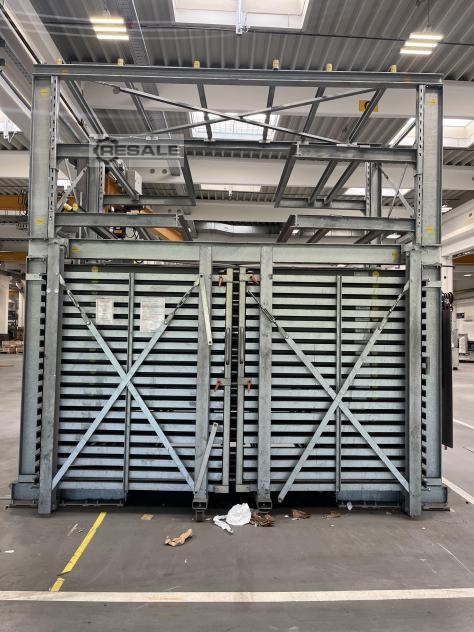

Stoccaggio in lamiera con unità a vuoto e gru STOREMASTER Master Tower SL 19

Scaffale Storemaster, Master Tower SL 19, apribile a doppia faccia con gru 6m – usato - :

Prezzo ex sito: 22.500.-€ (netto), smontato e caricato

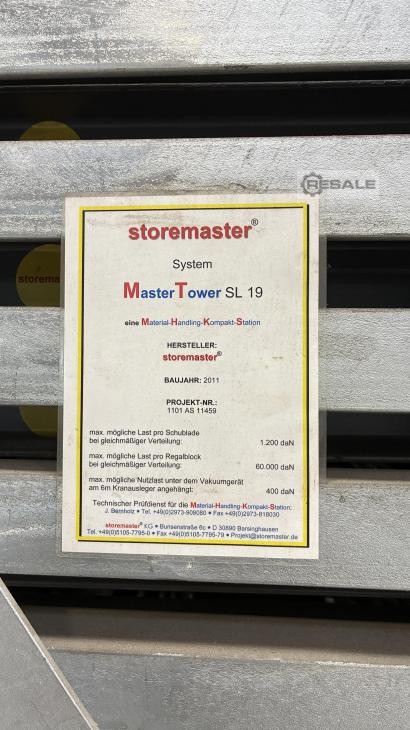

Produttore: Storemaster
Tipo: Torre Principale SL 19
Anno di realizzazione: 2011
Carico massimo possibile per cassetto con distribuzione uniforme: 1.200 daN
Carico massimo possibile per blocco rack con distribuzione uniforme: 60.000 daN
Carico utile massimo sotto il dispositivo a vuoto fissato al braccio della gru da 6m: 400 daN
PROGETTO N.: 1101 AS 11459

TwenTower SL con 19 cassetti di grande formato e capacità di carico di 1,2 tonnellate, altezza di riempimento: 50 mm,
Estrazione a doppia faccia - barriera di flusso impossibile,
Travi rotolanti extraibili in MasterTower® SL -
- Progettazione girevole come standard
Overtop con 5 spazi per carrelli elevatori di grande formato da 3 tonnellate ciascuno,
Altezza totale: 4.135 mm (ponte gru UK 3500 mm)
Sistema TowerGrane integrato per un peso massimo di 400 kg in lamiera con raggio operativo di 6 m (da 350 kg di peso e qui completamente elettrificato per motivi di sicurezza) ... Versione manuale
Prezzo aggiuntivo per l'elettr. Telaio del tram per pesi in lamiera ≥ 350 kg (grande formato, 10 mm)
Prezzo aggiuntivo per l'elettrità. Braccio ruotante della gru per pesi in lamiera ≥ 350 kg (grande formato 10 mm)
VacuMaster speciale per l'uso su sistemi di cassetti storemaster® al massimo 750 kg

Sistema di scaffali a cassetti pesanti Storemaster: MasterTower SL 19 (base TwenTower)
Movimento dei montanti superficiali galvanizzati e cassetti verniciati secondo NCS-S6500-N (grigio scuro)
Oggetto in stucco
Numero di estrazione:
1 blocco di scaffali per pacchetti in lamiera di grande formato, composto da:
2 pareti laterali 2.200 x 1 785 x 1 000 + palude Testiera 220/100/10
Colonne anteriori in HEB 140x 2020 e colonne posteriori in IPE 100 x 2020
Trave anteriore di base in HEB 180 x 1000 e trave posteriore in IPE 180 x 1000 con 19 rotaie saldate in una griglia di 100 mm in L 60/60/8 x 1.990
4 porte laterali in HEB100x2, 200x1, 535x650 con cerniere dotate di 19 rotaie saldate in L 60/60/8 x 1.535 in incrementi di 100 mm
1 paia di cinghie per testa: anteriore le 1x HEB 180 x 3 730 mm
posteriore le 1 x IPE 180 x 3.810 mm
con 4 pezzi di barra di profondità IPE 80 x 1.500 mm
1 rialzo di supporto: 1 500x1 785x3.810
anteriore 2 x HEB 140 x 1.500 (con lunghezza 1.500 -C85SL)
posteriore 2 x IPE 180 x 1.500 (con lunghezza 1.500 - C85SL)
con 4 pezzi di barra di profondità di supporto IPE 80 x 1 500 mm
3 livelli di staffa a sbalzo IPE 120 x 1 100 con piastra di flangia inclusa la parte anteriore
con 4 bulloni ciascuno (1 pezzo per scarico a sbalzo)
con 2 pezzi ciascuna delle barre di profondità della testa UNP 120 x 1.714 mm
con 2 pezzi di barra di profondità di inserimento IPE 80x 1.572 mm
1 passaggio porta-testa
anteriore ciascuno 1x HEB 100 x 3 730 mm
1 x HEB 100 x 3 810 mm al retro
con 4 pezzi di barra di profondità di supporto IPE 80 x 1 500 mm
19 cassetti Rotelle Rotelle UNP 80 x 3 300 x 1.750 (HWD) con gf destra tiv 080 43
6 pezzi di tlefenstegen QR 40/4 incassato, 3 mm dal Regno Unito
1 Gru a torre, rotazione elettrica, movimento elettrico e sollevamento elettrico, composta da. una colonna di gru QR lunga 140/14 x 3.740 mm (montata sul lato destro) una gru ruotante di 6.000 mm lunghezza nominale x 225 x 500 kg
1 VacuSheet - Dispositivo di sollevamento a vuoto x 750 kg
1 segno della pianta
1 Manuale di istruzioni

VacuMaster Basic e VacuMaster Comfort
Dati tecnici
Il VacuMaster Basic e il VacuMaster Comfort possono essere costruiti individualmente per ogni applicazione grazie al loro sistema modulare. I dati tecnici del dispositivo dipendono dalla configurazione selezionata.
Di seguito, puoi utilizzare dispositivi di sollevamento preconfigurati per i formati standard dei pezzi da lavoro per determinare i valori iniziali delle linee guida tecniche per il tuo VacuMaster.
Come procedere
Scegli il tipo di manovraggio: ad esempio Handling orizzontale
2. Selezione della capacità massima di carico: ad esempio 250kg
3. Selezionare il formato del pezzo: ad esempio 2.000 x 1.000 mm

Condizione: buona
Disponibile: immediatamente
Ubicazione: 87719 Mindelheim
