Fustellatrice CNC FINN-POWER SG-6

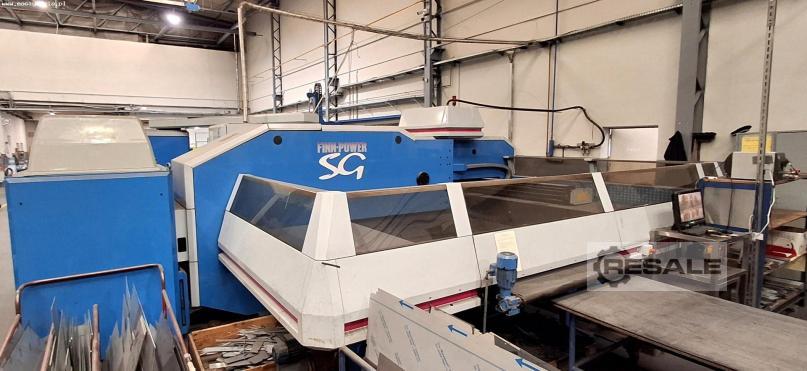

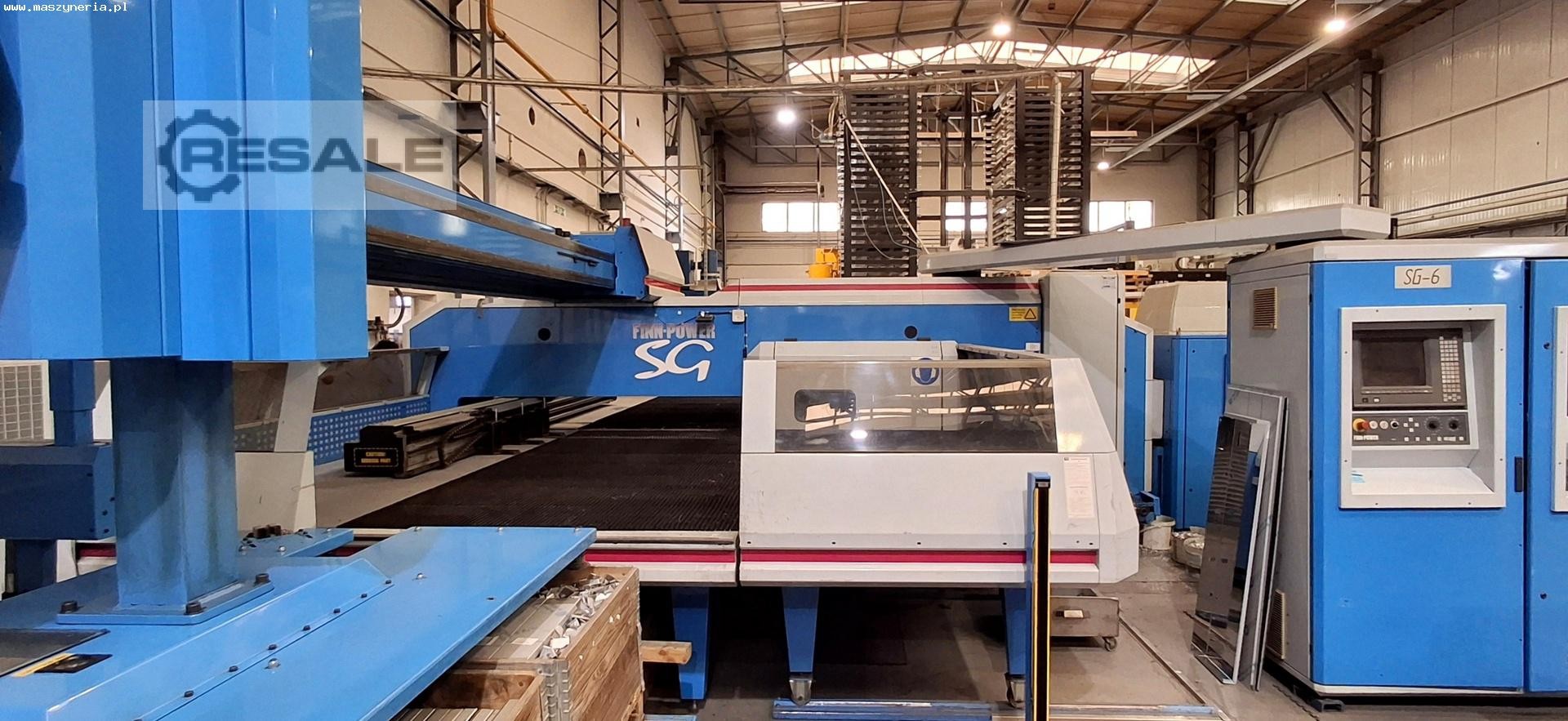

La pressa per perforazione a torretta FINN-POWER SG-6 è stata costruita nel 1999 in Finlandia dalla LILLBACKA CORPORATION. La macchina è stata regolarmente revisionata durante tutta la sua vita operativa.

La FINN-POWER Shear Genius SG6 è stata creata come risposta alle sfide quotidiane del business moderno. Questo sistema è progettato per la perforazione, la stampatura e il taglio di precisione di lamiera con una lunghezza massima di 3061 mm e una larghezza di 1528 mm. L'integrazione di tutte le attrezzature necessarie in un unico luogo consente riduzioni significative dei costi di produzione e del tempo di lavoro complessivo.

Tutti i processi di lavorazione meccanica vengono eseguiti completamente automaticamente, in un unico ciclo di lavoro. Il sistema di caricamento separa un singolo foglio dalla pila e lo fissa in morsetti pneumatici. I fori vengono scavati tramite strumenti affidabili prelevati dalla torretta a 20 stazioni. Parametri come la profondità della corsa, la lunghezza e la velocità della corsa possono essere completamente adattati ai singoli strumenti. Una volta completata la perforazione, il pezzo viene spostato sulle forbici da taglio. Le parti finite vengono poi posizionate su un nastro trasportato e trasportate fuori dall'area di lavoro.

La macchina per perforare CNC FINN-POWER SG6 è fornita con attrezzature complete, che includono ad esempio utensili, un'unità idraulica e un controllo CNC intelligente. Il sistema di controllo si distingue per il suo funzionamento semplice e per tutte le funzioni necessarie. La macchina perforatrice per torrette FINN-POWER Shear Genius pesa 22000 kg.

Specifiche tecniche della macchina per perforare la FINN-POWER SG-6
Dati generali
- forza di punzone: 30 t (300 kN)
- alimentazione nell'asse X/Y: 2584/1560 mm
- velocità massima di avanzamento nell'asse X/Y: 80/60 m/min
- velocità massima trasversale: 100 m/min
- dimensioni massime della lamiera (L x W): 3061 x 1528 mm
- peso massimo della lamera: 200 kg
- Numero di corse (intervallatura dei fori di 1 mm): 1000/min
- numero di corse (distanza tra i fori di 25 mm): 440/min
- numero di corse (distanza tra i fori di 250 mm): 150/min
- diametro massimo dell'utensile: 89 mm

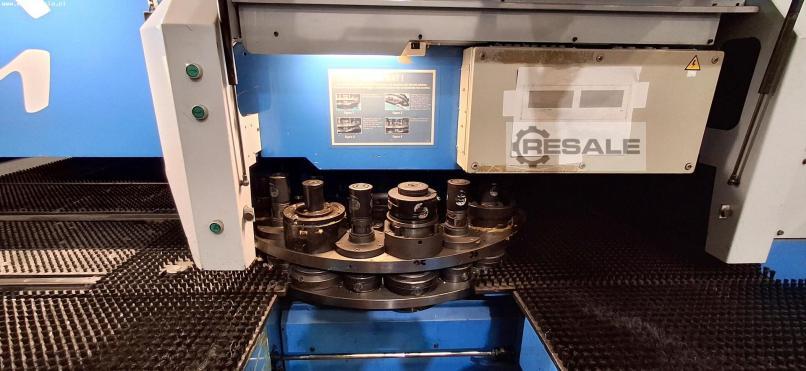

- Numero di stazioni utensili: 20 – inclusi:
Stazione MT10: 1
Stazione B: 11
Stazione bi: 1
Stazione C: 3
Stazione CI: 2
Stazione D: 1
Stazione Di: 1
- velocità massima di rotazione dell'utensile: 58 giri/min
- Tempo di scambio degli utensili: 1-3 s
- velocità di rotazione della torretta: 30 giri/min
- deviazione massima della posizione del foro: 0,1 mm
- deviazione massima di distanza tra i fori: ± 0,05 mm
- deviazione angolare massima: ± 0,1
- Deviazione di posizione Pa: 0,08 mm
- Deviazione di dispersione Ps: 0,04 mm

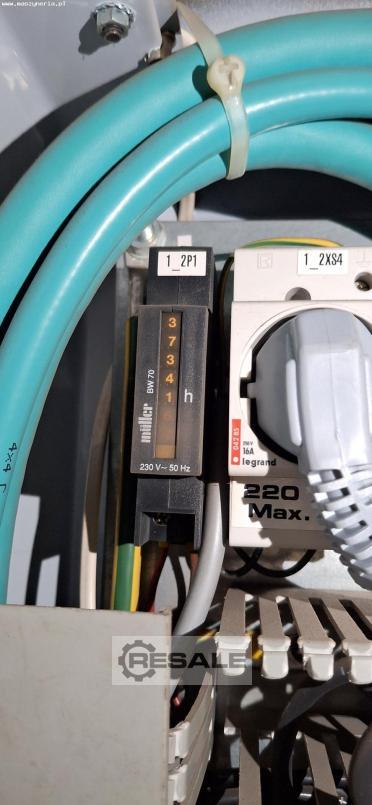

- Orari di aperto: 37341 h
- Pressione massima di esercizio: 300 bar
- pressione minima dell'aria compressa: 6 bar
- consumo medio d'aria compressa: 30 Nl/min
- Capacità del serbatoio dell'olio: 330 L
- consumo massimo di potenza del raffreddatore dell'olio: 30 kW
- Flusso d'aria del raffreddatore d'olio: 2,9 m3/s
- consumo medio di energia: 30 kW
- alimentazione: 3x 400 V; 50 Hz
- peso della macchina FINN-POWER SG-6: 22000 kg

Forbici da taglio integrate
- forza di taglio: 25 t (250 kN)
- spessore massimo di taglio (alluminio): 5 mm
- spessore massimo di taglio (acciaio Fe52/Fe37): 4 mm
- spessore massimo di taglio (acciaio inossidabile): 3 mm
- spessore minimo di taglio: 0,5 mm
- dimensioni massime della lamiera (L x W): 1528 x 800 mm
- regolazione della fessura della lama: manuale

Equipaggiamento della macchina per punzoni FINN-POWER TRS 6 FBU
- Controller CNC
- cesoie di taglio integrate
- Sistema automatico di caricamento delle lamiere
- tavolo a pennello

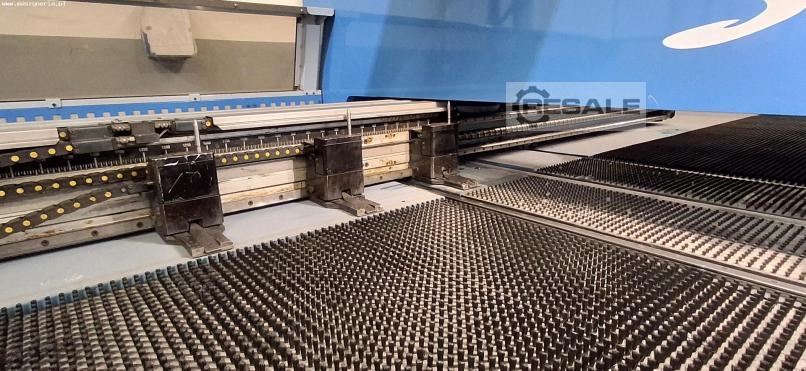

- morsetti pneumatici per il materiale (3 pezzi)
- nastro trasportatore per parti finite
- trasportatore di rifiuti
- unità idraulica
- Utensili (15 pezzi)
