Impianti di taglio al laser CNC KIMLA POWERCUT LF 1530

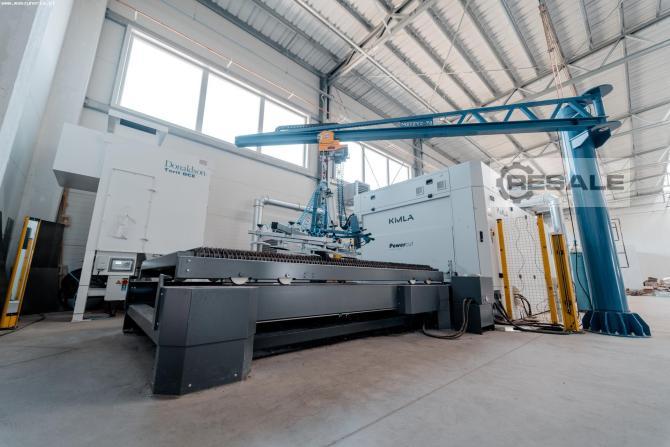

La macchina da taglio laser KIMLA POWERCUT LF 1530 da 6 kW è stata costruita nel 2022 in Polonia da POLCOM Przemysław Kimla. La macchina, contraddistinta da una serie di impianti e soluzioni tecniche all'avanguardia, viene utilizzata per il taglio di lamiere, tubi e profili. Il processo di lavorazione viene eseguito da un fascio di fibre ottiche stabile da 6 kW, generato da un risonatore della massima efficienza energetica. Il sistema di lenti di messa a fuoco all'interno della testa di taglio garantisce a sua volta una geometria ottimale del raggio laser per vari tipi di pezzi.

Tutti gli assi lineari (X,Y,Z) sono azionati da potenti servoazionamenti con innovativa tecnologia di trasmissione dati Ethernet in tempo reale. Questa tecnologia consente la configurazione di quattro parametri di movimento (posizione, velocità, accelerazione e imbardata). Questa soluzione garantisce una dinamica della macchina senza precedenti, soprattutto nel taglio di forme complesse. L'intero processo di lavorazione è supportato anche dal sistema di cambio pallet automatico, che consente il carico e lo scarico simultaneo dei pezzi durante il processo di taglio.

Il laser a fibra POWERCUT LF 1530 viene offerto con un'ampia gamma di apparecchiature, tra cui, tra l'altro, un sistema di controllo interattivo che integra software CAD/CAM e controllo CNC. Tra i numerosi vantaggi di una soluzione di questo tipo, l'operatore della macchina è in grado di modificare, correggere, cambiare la geometria, impaginare, generare un percorso e continuare il lavoro in qualsiasi momento. Il sistema è inoltre dotato di nesting automatico con moduli per la gestione della produzione, che consentono la gestione degli ordini e la produzione di pezzi da librerie predisposte.

La macchina per il taglio laser di tubi e profili KIMLA POWERCUT è stata installata e lanciata nel febbraio 2023. Da allora, la macchina ha lavorato solo per un totale di 4450 ore.

Dati tecnici del laser a fibra KIMLA POWERCUT LF 1530
- potenza del laser: 6 kW
- avanzamento nell'asse X/Y/Z: 1500/3000/120 mm
- velocità di avanzamento nell'asse X/Y/Z: 180/180/70 m/min
- dimensione massima della lamiera: 3050 x 1550 mm
- peso massimo della lamiera: 900 kg
- sezione massima del profilo rettangolare: 100×100 mm
- sezione minima del profilo rettangolare: 20×20 mm
- diametro massimo del tubo: 150 mm
- diametro minimo del tubo: 20 mm
- Altezza del piano di lavoro: 850 mm
- Velocità di cambio tavola: 1 m/s
- Ore di funzionamento: 4450 h
- Pressione dell'aria: 7 bar
- Pressione dell'azoto: 30 bar
- pressione dell'ossigeno: 10 bar
- alimentazione: 3x 400 V; 50 Hz
- dimensioni della macchina senza attrezzature aggiuntive (L x P x A): 4400 x 2800 x 2400 mm
- peso della macchina KIMLA POWERCUT LF 1530: 10000 M5951405 kg

Attrezzatura della macchina M5951405 da taglio laser KIMLA
- Controllo CNC
- Software CAD/CAM

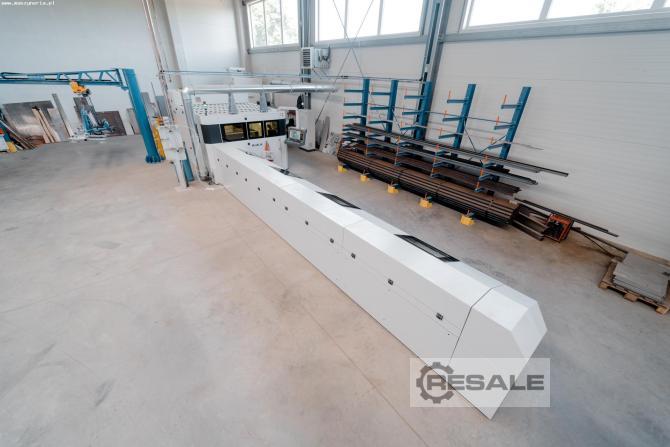

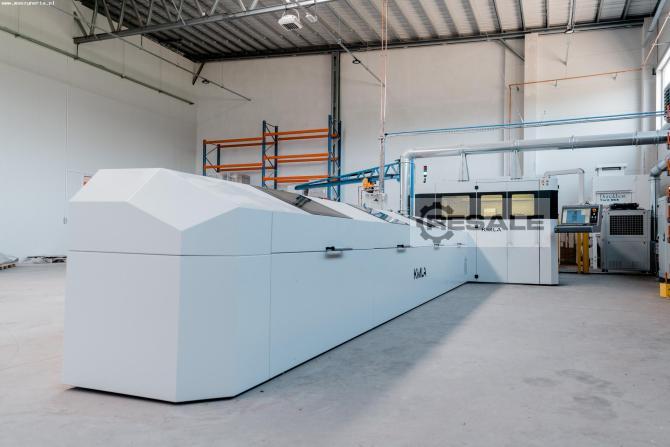

- sistema integrato per il taglio di tubi e profili rettangolari
- Sorgente laser IPG con modulo di sicurezza e sistema di controllo dell'alimentazione
- possibilità di taglio con aria compressa
- sistema di cambio pallet automatico
- sistema per il rilevamento automatico della posizione della lamiera e la regolazione del percorso utensile alla sua posizione
- Modulatore di raggio laser parametrico dedicato con la capacità di modellare le caratteristiche di modulazione
- sistema di calibrazione automatica della regolazione dell'altezza dell'ugello
- Motori lineari a 20 kHz su tutti gli assi
- bilance di misura: RENISHAW

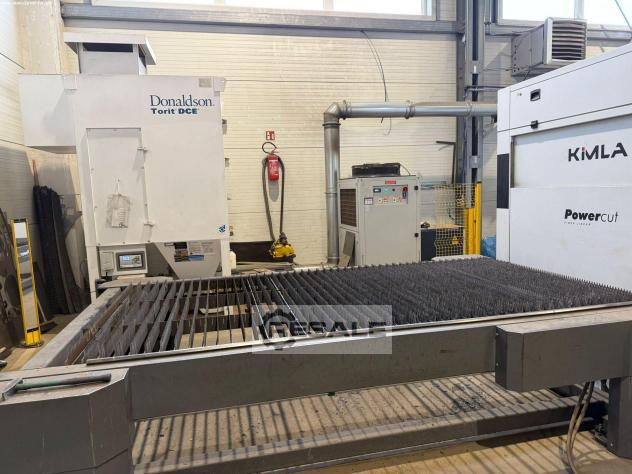

- Sistema di estrazione multicamera DONALDSON Torit DCE con pulizia a impulsi
- azionamento del cancello su due lati
- pannello di controllo multifunzione
- Sistema di raffreddamento integrato con stabilizzazione digitale della temperatura

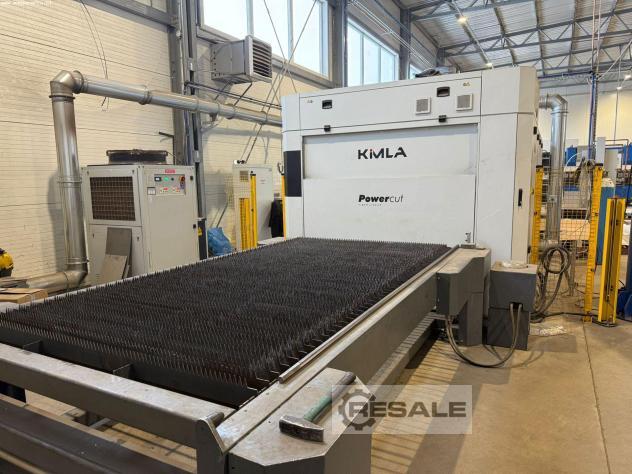

- piano di lavoro con bloccaggio meccanico di precisione
- sistema di alimentazione del gas di taglio (ossigeno e azoto) con controllo della pressione e protezione contro le perdite di carico
- Porta RJ45
-Porta USB
- contenitori per rifiuti
