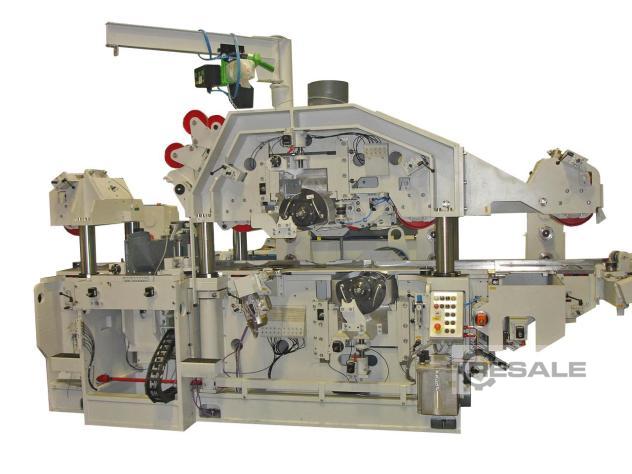

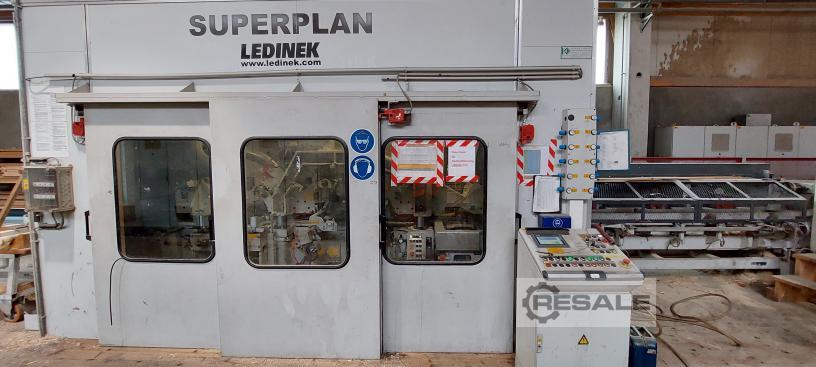

Piallatrici multilaterali LEDINEK SUPERPLAN-EC 5V-S250

Number of spindles: 5 Working width: 300 mm Working height: 125 mm Macchina per piallare o pre-piallatura a quattro facce
Macchina a destra, operazione a sinistra

La macchina è particolarmente adatta per pialla e pre-piallatura delle listelle. Le unità verticali galleggianti nella costruzione leggera sono progettate in modo ottimale per la lavorazione di beni curvi. Tempi di montaggio brevi e rapidi cambi di dimensione sono possibili e garantiti dalla flessibilità della macchina.

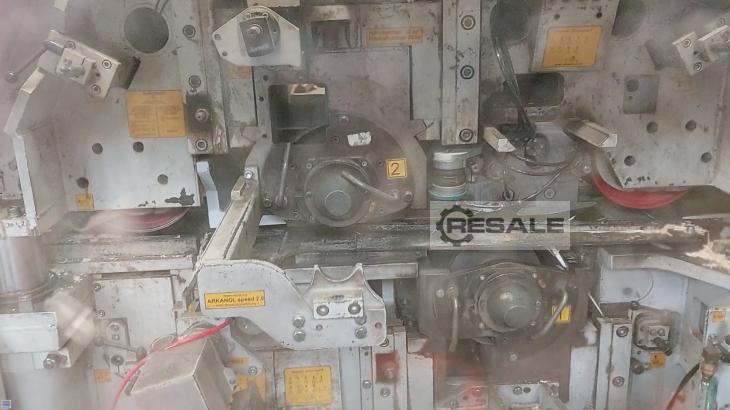

La macchina ha 5 mandrini funzionanti, con la seguente disposizione: [1] [2] [3]
1. Orizzontale Giù
2. Sommità orizzontale
3. 4. Verticale sinistra/destra (opposto)
5. Sega per puntatura in fondo

DATI TECNICI
Dimensioni dell'opera
Larghezza di lavoro: 50 - 300 mm()
Spessore di lavoro: 30 - 125 mm
Lunghezza di lavoro: minimo 1.800 mm
Altezza del tavolo: 1.100 mm
Velocità di avanzamento: 50 - 250 m/min.

Spessore di lavoro fino a 160 mm possibile con strumenti appropriati sui perni verticali.
Larghezza minima di piallatura possibile di 50 mm con utensile D≥250 mm
I pezzi devono essere tagliati di conseguenza su entrambi i lati.

Motori di trasmissione
Fuso di rivestimento - 1: 37 kW
Fuso di spessore - 2: 55 kW
Mandrino verticale sinistro - 3: 18 kW
Spindle verticale a destra - 4: 18 kW
Alimentazione: 37 kW
Motore del sistema di sollevamento: 2,2 kW
Regolazione della larghezza: 0,37 kW

Fusi per utensili
Velocità dei fusi orizzontali - 1+2: 3.000 giri/min
Velocità verticale del mandrino - 3+4: 3.000 giri/min
Diametro verticale del fuso: 60 mm
Lunghezza di serraggio verticale del mandrino: massimo 165 mm
Diametro del mestello orizzontale: 60 mm
Lunghezza di serraggio orizzontale del mandrino: max. 330 mm

Diametro degli attrezzi per:
Fusi orizzontali - 1+2: (solo pialla dritta) FI 250 - FI 260 mm
Fusi verticali - 3+4:  180 -  250 mm
seller offer No. resale 3944
