Centri di elaborazione orizzontali CNC SW BA 400-4

GENERALE

Progetto n.: 905798
Quantità: 1 pezzi.
Produttore: SW Schwäbische Werkzeugmaschinen
Tipo: BA 400-4

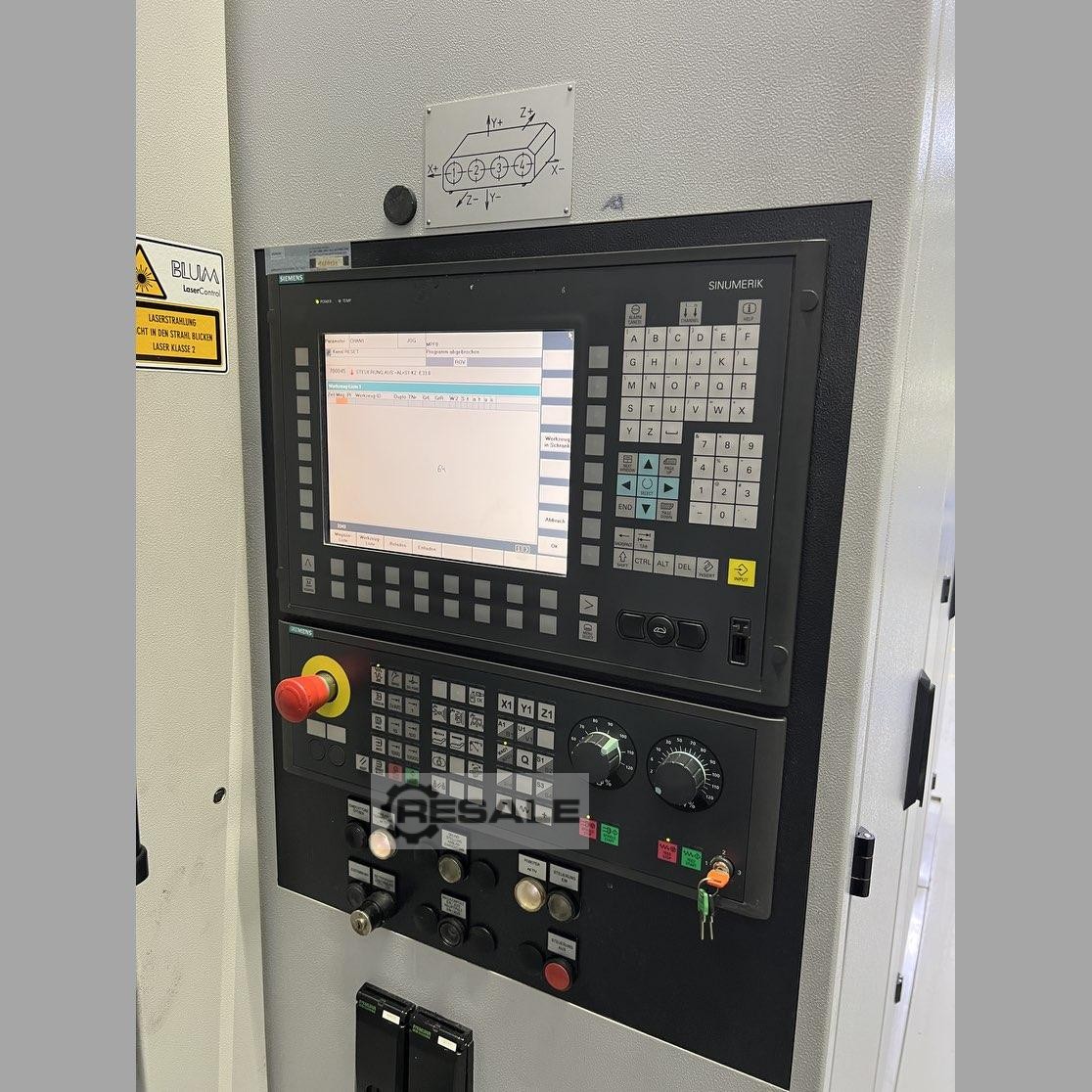

Controllo: Siemens 840 D
Anno di realizzazione: 2007
Condizione: Macchina usata
Macchina degli strati circa (ore): 2-3 strati

DESCRIZIONE

MULINO

4 assi
Corsa in X 200 mm
Escursione in Y 400 (700) mm
Viaggio in Z 400 mm
Velocità massima di traversata rapida in X/Y/Z 40/40/40 m/min
Accelerazione massima in X/Y/Z 3/3/5 m/s2
Forza di avanzamento in X/Y/Z 11000/11000/11000 N
Portautensili HSK 63
Mandrino di fresatura massima 17500 1/min
Potenza massima al ED 10-40/100% 16/12 kW
Coppia massima a ED 10-40/100% 50/38 Nm
Diametro del mandrino nel cuscinetto anteriore 65 mm

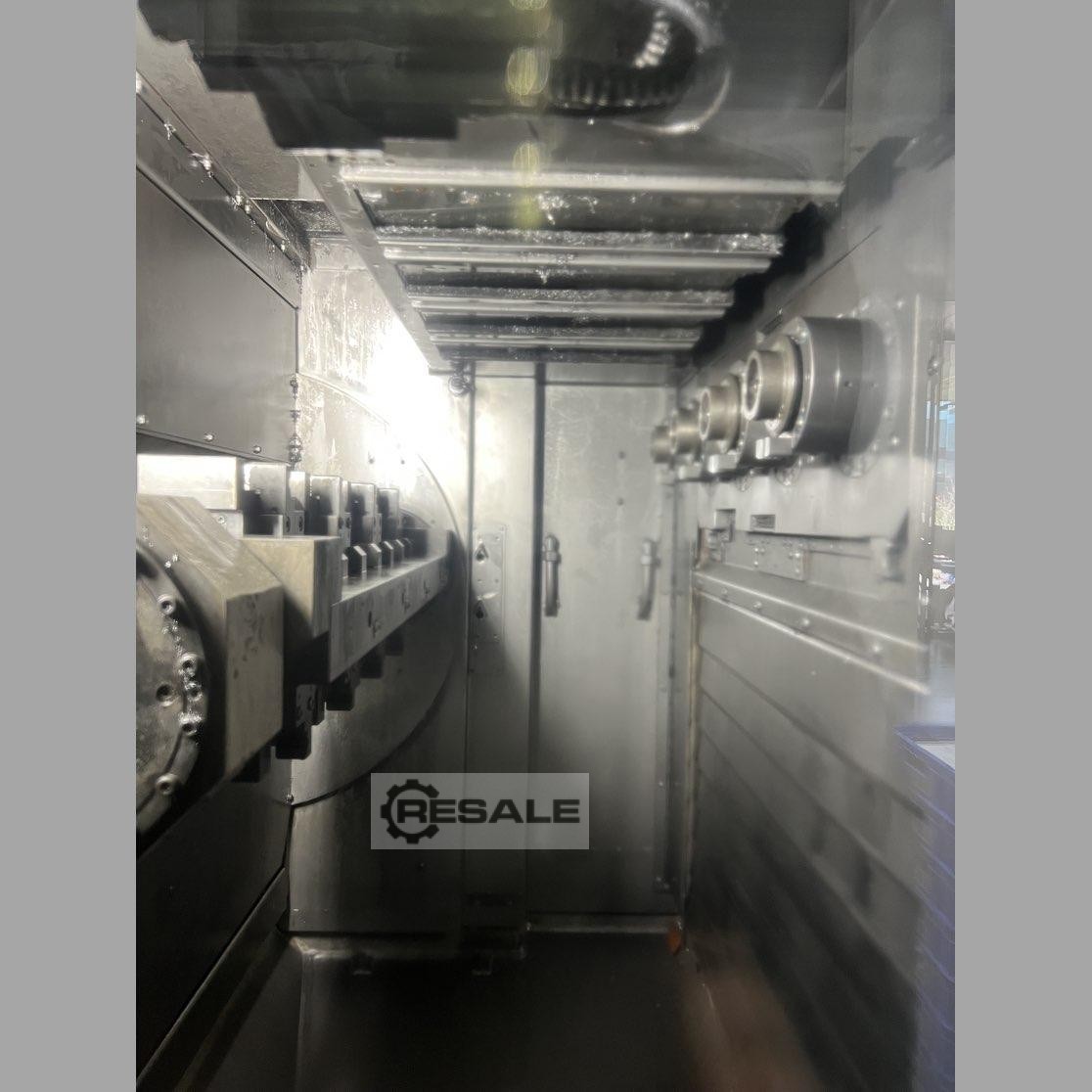

4 pezzi mandrini di fresatura disposti orizzontalmente
Spaziatura del fuso 200 mm
Chain Tool Magazine 4x48 Stazioni
Diametro massimo dell'utensile 70 mm
Diametro massimo dell'utensile per spazi vicini liberi 125 mm
Lunghezza massima dell'utensile 275 mm
Peso massimo dell'utensile 6 kg
Chip to Chip Time 5 s
Cambiatore di pallet girevole a 2 piedi
Unità girevole controllata NC
Supporti a ponte tensione
Idraulica di serraggio
2Circuito/i di serraggio per lato
Controllo del sistema pneumatico dei pezzi da lavoro

ALTRO EQUIPAGGIAMENTO

Rilevamento della rottura degli utensili tramite laser
Monitoraggio delle rotture degli utensili ARTIS
Rivestimento antischizzo con area di lavoro completamente incapsulata
Porta automatica per sala lavoro
Illuminazione nell'area di lavoro
Preparazione per il sistema centrale di estrazione con nebbia a olio ed emulsione
Trasportatore
Alimentazione interna del liquido refrigerante

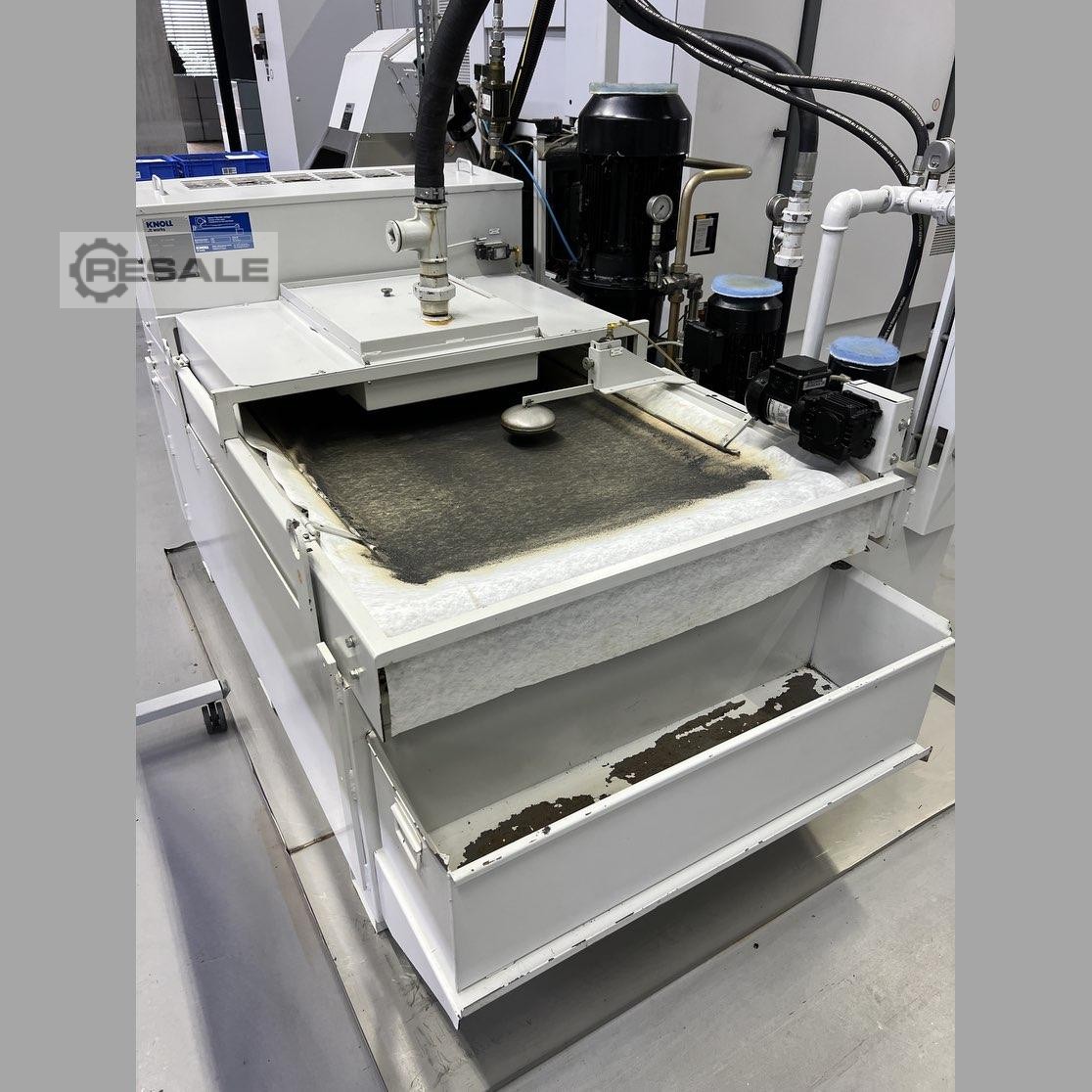

Dispositivo di W51224990 raffreddamento con W51224990 filtro a cinghia di carta
Pompa ad alta pressione

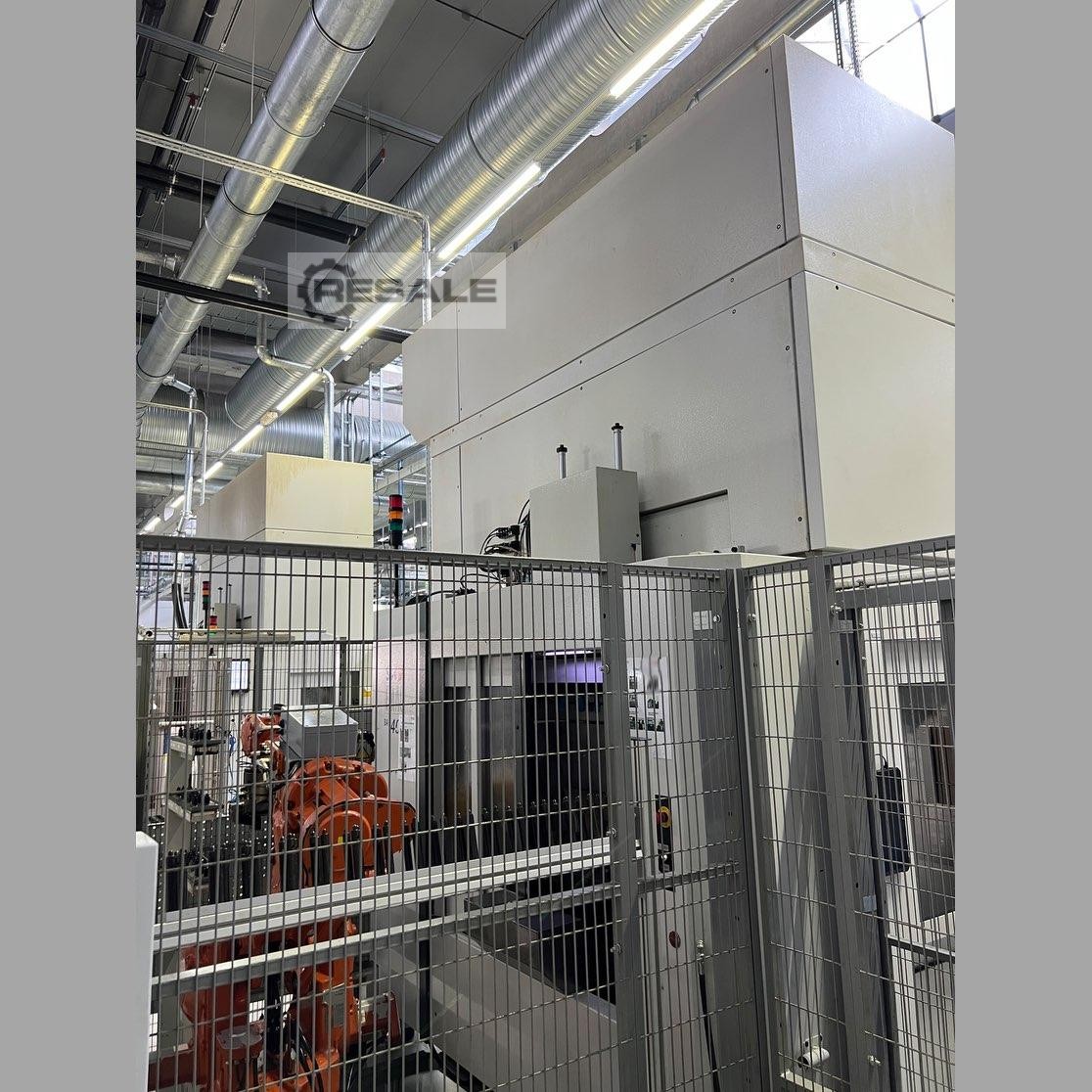

Interfaccia per il caricamento automatico tramite portale di caricamento o robot

DATI TECNICI GENERALI

Consumo totale di potenza 100 kVA
Dimensioni della macchina (LxWxH) circa 4700x3400x3300 mm
Requisiti di area dell'intero sistema LxWxH) circa 6350x4500x4000x4000 mm
Peso della macchina: circa 14800 kg

OSSERVAZIONE

Abbiamo descritto il prodotto con la massima cura possibile. Tuttavia, poiché questo non proviene dalla nostra produzione, i dati menzionati e i dettagli dell'equipaggiamento possono differire. Vi chiediamo quindi di considerare la descrizione come non vincolante e di verificare i dati in dettaglio durante un'ispezione.
