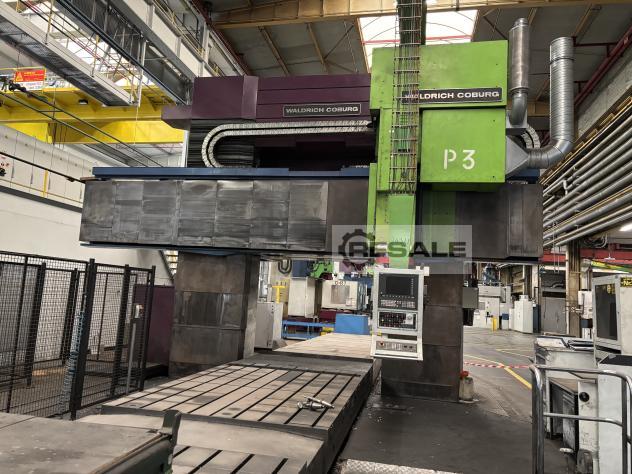

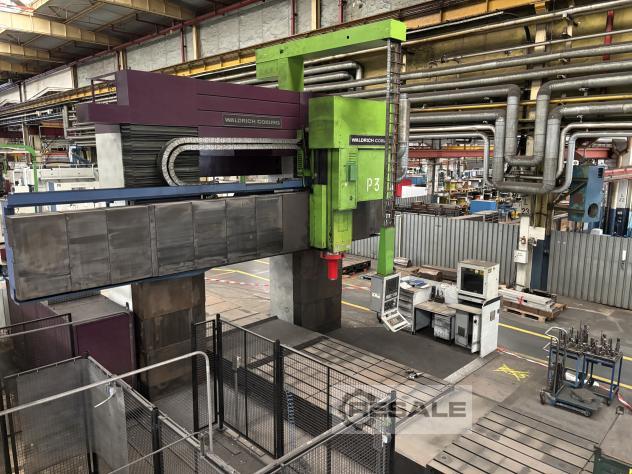

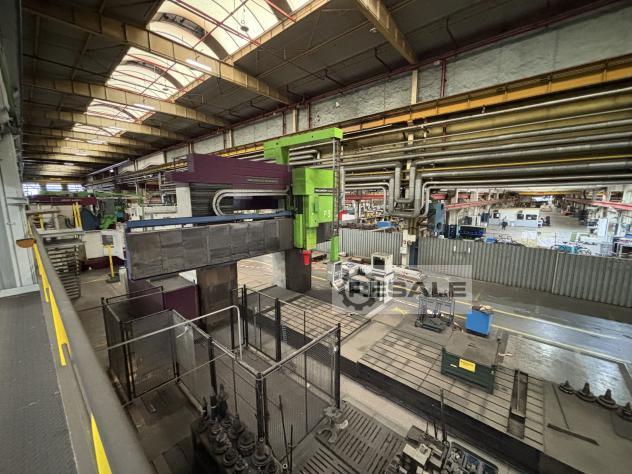

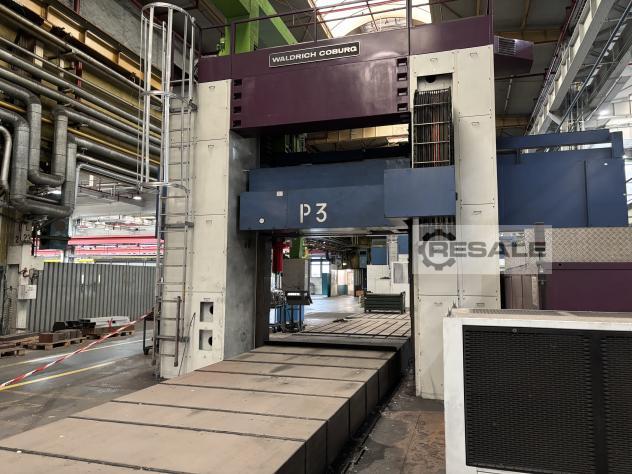

Fresatrici a portale WALDRICH COBURG 17 S-10 FP 225 NC

CNC Siemens 840 D PL

( 2 x ) tavolo doppio, collegabile

Corse (assi)

X (tavole): tavola 1 = 3.900 mm, tavola 2 = 3.900 mm, accoppiata = 7.570 mm

Y (supporto fresatura regolazione trasversale): 4.900 mm

Z (mandrino/slitta di fresatura): 1.000 mm

L (traversa verticale): 2.000 mm

Avanzamento/Traverse rapide

X: Traslazione rapida 15.000 mm/min, avanzamento fino a 15.000 mm/min, corsa strisciante 10 mm/min

Y: corsa rapida 15.000 mm/min, avanzamento fino a 15.000 mm/min, corsa in creep 10 mm/min

Z: corsa rapida 10.000 mm/min, avanzamento fino a 10.000 mm/min, corsa lenta 10 mm/min

W: corsa rapida 2.000 mm/min, avanzamento fino a 2.000 mm/min, corsa in creep 10 mm/min

Tavoli / superfici di serraggio

Tavola singola (ciascuna): 3.000 × 2.250 mm

Tavola doppia accoppiata: ≈ 6.865 × 2.250 mm

Peso del pezzo: tavola singola 30 t cad., tavola doppia 60 t

Mandrino / Testa

Supporto per fresatura a carrello tipo F17

Potenza di azionamento: 75 kW

Portautensili: ISO/SK 60

Gamma di velocità: ~16–2.500 giri/min⁻¹ (trasmissione multistadio)

Asse C integrato (piano orientabile), coppia fino a 6.000 Nm circa

Aree di lavoro dell'asse B/C

B: ±95 (mandrino perpendicolare a B-0)

C: 0 ... <360 (nella slitta del mandrino)

Cambio utensile

Caricatore: a gradino, 18 posti, doppio manipolatore a pinza

Registrazione: R51264492 ISO/SK 60

Peso R51264492 massimo dell'utensile: 70 kg

Lunghezza massima: 600 mm

Max. : 250 mm (b. montaggio adiacente occupato), fino a 450 mm (b. montaggio adiacente libero)

Testine aggiuntive (estratto da documenti)

Cuscinetto di fissaggio VL-300 – 40 kW, velocità fino a ≈2.500 min⁻¹

Testa di fresatura angolare EFK-15 E – 5 kW, velocità fino a ≈2.000 min⁻¹, bloccaggio manuale dell'utensile

Dimensioni e pesi (circa)

Lunghezza totale con coperchio: 18.700 mm

Larghezza totale: 8.500 mm

Peso della macchina: ≈143 t

Peso totale (accessori inclusi): ≈203 t
