Dentatrici WMW MODUL ZFWZ 160/3

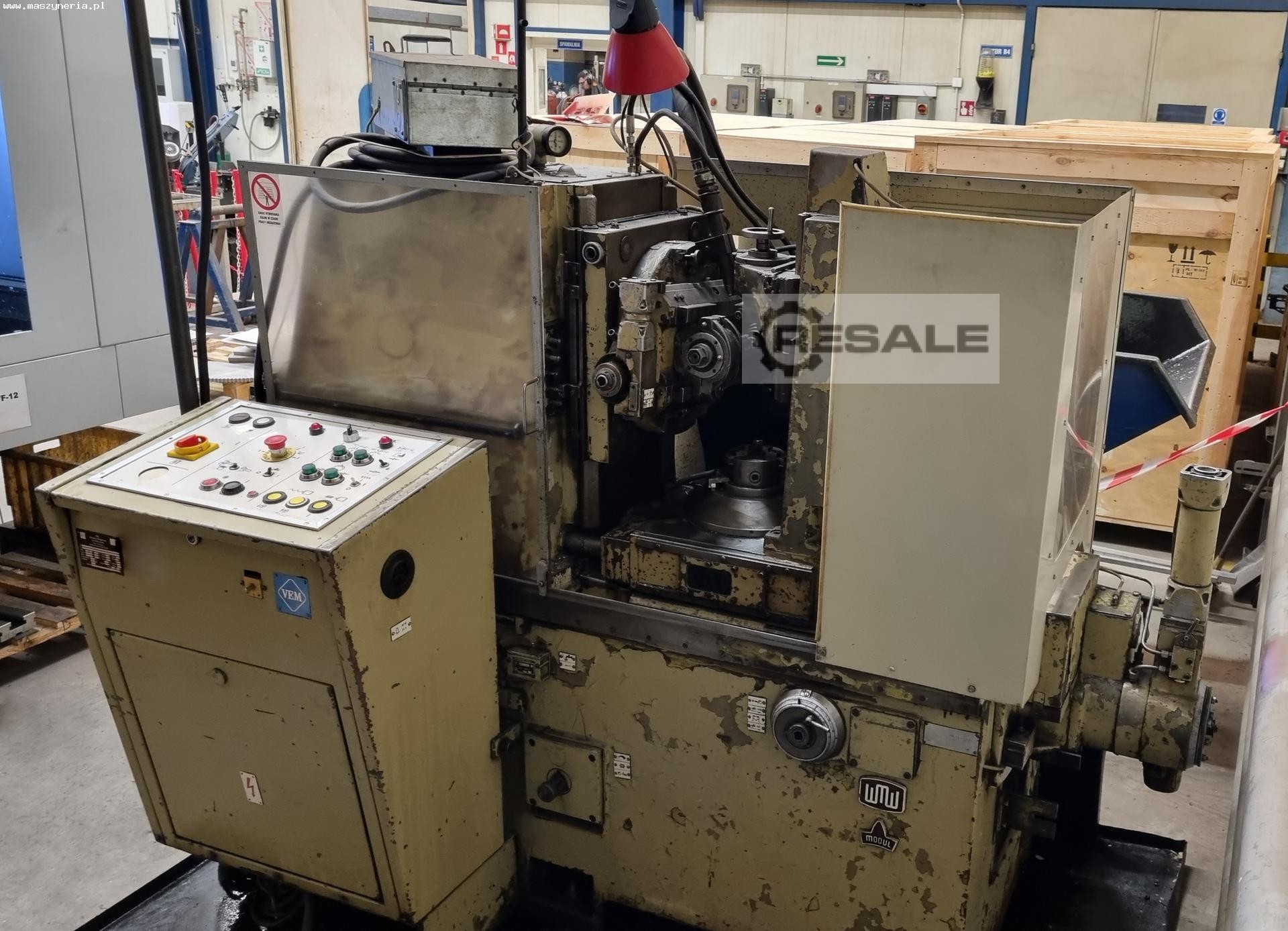

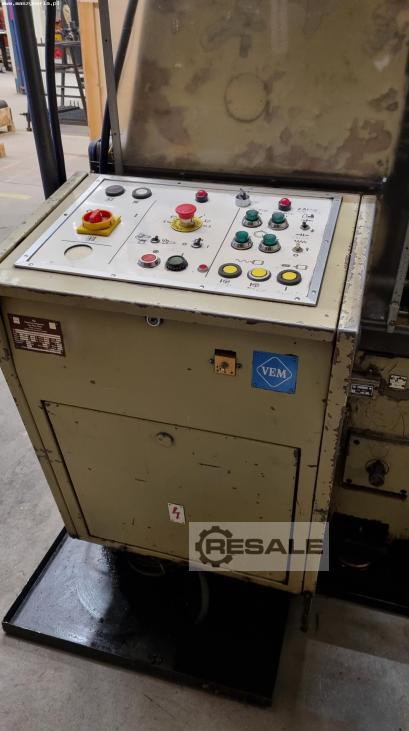

La macchina per ingranaggi WMW MODUL ZFWZ 160/3 fu costruita nel 1971 nella DDR dalla VEB Werkzeugmaschinenkombinat "7. Oktober" Berlino. La macchina è utilizzata negli stabilimenti che producono componenti di trasmissione estremamente precisi, tra gli altri, per le industrie automobilistica, aerospaziale e meccanica. Consente la lavorazione efficiente di ingranaggi a vite e a vite con un diametro esterno massimo di 160 mm. Il processo di lavorazione viene eseguito tramite un mandrino con una tagliatrice con diametro massimo di 110 mm. Il mandrino della macchina MODUL ZFWZ 160X3 si muove lungo il contorno del pezzo, tagliando il materiale lungo tutta la sua circonferenza. Con questo metodo, è possibile ottenere le forme desiderate e la finitura dei denti con la massima precisione. La macchina per l'aspirazione ingranaggi WMW MODUL ZFWZ pesa 3000 kg.

Specifiche tecniche della macchina per ingranaggi WMW MODUL ZFWZ 160/3
Dati generali
- diametro esterno massimo degli ingranaggi a vite e a vite con supporto di contro: 160 mm
- diametro esterno massimo degli ingranaggi a vite e a vite senza portaconte: 160 mm
- modulo massimo: 3 mm
- diametro della scioccola guida nel supporto del contatore: 60 mm
- diametro del bossolo guida all'albero: 32 mm
- diametro della cespula guida all'albero di fresatura: 22,27,32 mm

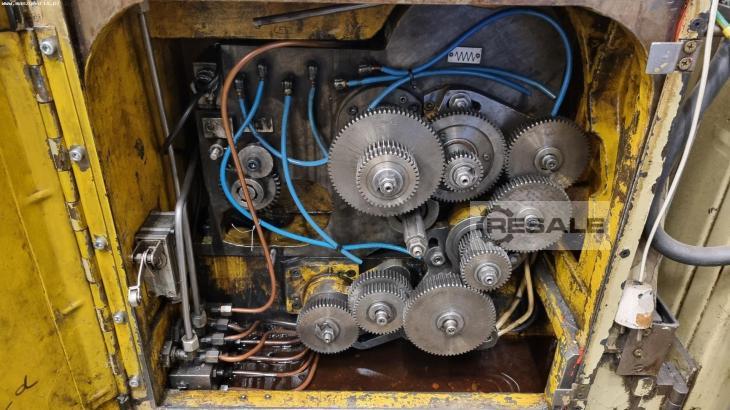

- trasmissione: cinghia interna sdentato TGL 13310 46x13x1250 mm

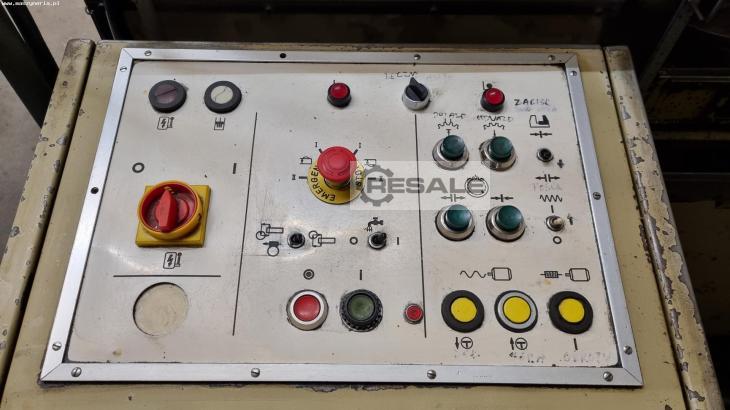

- motore principale: 2,2/3 kW, 3×220/380 V, 1410/2820 giri/min
- motore idraulico: 1,1 kW, 220/380 V, 1410 giri/min
- motore refrigerante: 0,4 kW, 220/380 V, 2820 giri/min
- motore a nastro a chip: 0,18 kW, 220/380 V, 2820 giri/min
- motore a rotazione rapida: 2,2 kW, 220/380 V, 2820 giri/min
- potenza totale richiesta: 8,2 kW
- alimentazione: 380 V; 50 Hz
- dimensioni (L x L x H): 1900 x 1400 x 1700 mm
- peso della macchina WMW VEB MODUL ZFWZ 160/3: 3000 kg

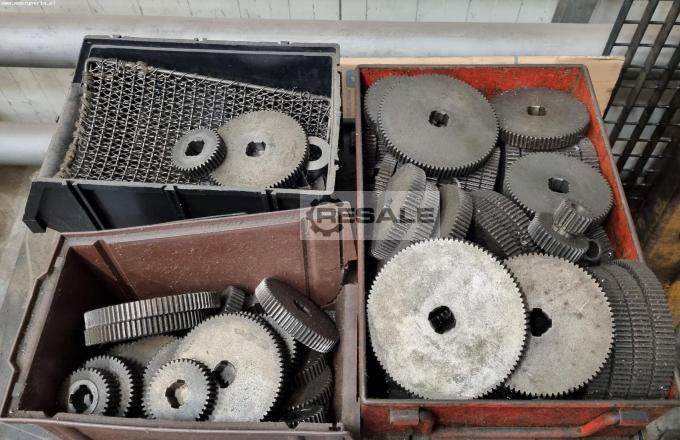

Fuso di fresatura

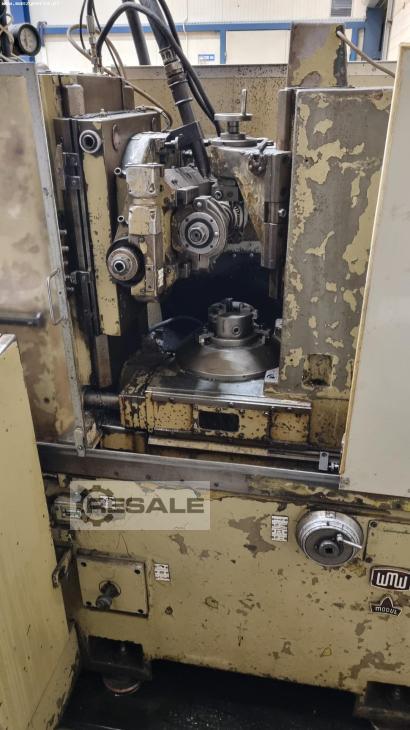

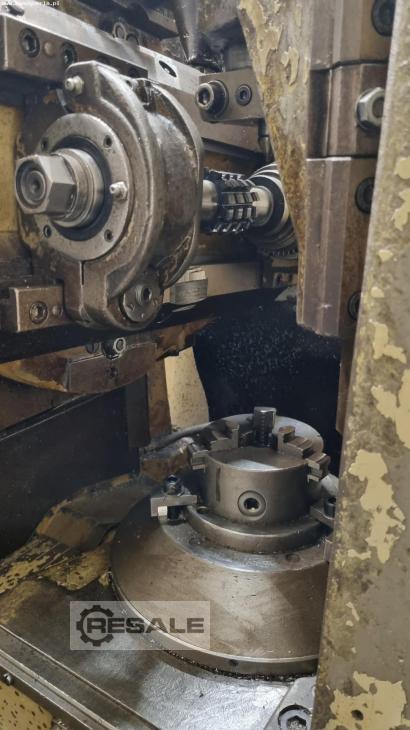

- diametro massimo del taglio: 110 mm
- larghezza massima del taglio: 120 mm
- velocità di rotazione del mandrino di fresatura: 100-420 giri/min
- regolazione della velocità del mandrino: senza gradini
- regolazione del perno di fresatura (a mano): 75 mm
- regolazione del mandrino di fresatura (automatica): 75 mm
- conico del pergolato a fresatura: Morse 4
- distanza tra il mandrino di fresatura e quello di serraggio (con supporto di contatore): 20-170 mm
- distanza tra il mandrino di fresatura e quello di serraggio (senza supporto): 20-170 mm
- Girevolezza del carrello di fresatura: 210 (alimentazione in 1-2 direzioni)
- Velocità di avanzamento del carrello di fresatura: 0,5-4 mm/giri

Tavolo di lavoro
- superficie di serraggio: ⌀ 210 mm
- centramento: ⌀ 110 mm
- profondità: 290 mm
- Taper: Morse 4
- Fessure a T: 3 fori filettati M12 DIN
- distanza massima dal centro del tavolo di serratura al supporto del banco: 102 mm
- distanza massima dal centro del tavolo di serraggio al centro del mandrino di fresatura: 170 mm
